RailFly：面向 PD 分离推理的网络拓扑设计

当推理取代训练成为 AI 基础设施的主战场，GPU 集群的网络拓扑需要从头重新思考。

一、为什么网络拓扑突然变得重要

大模型集群从千卡向万卡演进，GPU 算力不再是唯一瓶颈。将算力相连的网络链路，开始直接决定集群的实际吞吐效率。

两个标志性事件几乎同时发生：

• 2026 年 5 月 5 日，OpenAI 联合 NVIDIA、AMD、Intel、Microsoft、Broadcom 发布 MRC（Multipath Reliable Connection）协议——从传输协议层解决超大规模 GPU 集群的网络通信瓶颈。
• 2026 年 5 月 21 日，智谱 AI 联合清华大学、驭驯网络宣布 ZCube 组网架构在 GLM-5.1 生产集群落地——从拓扑架构层解决同样的问题。

两者代表两条互补的技术路径：协议层优化（MRC）与架构层重构（ZCube）。

本文以 ZCube 为基准，分析其核心价值与局限，推导 PD 分离推理下的 P:D 配比与放置策略，然后提出 RailFly——一个覆盖训练+推理混合负载的务实拓扑族，以及其纯推理进阶形态 PDX-Fabric。

ROFT 的设计前提正在失效

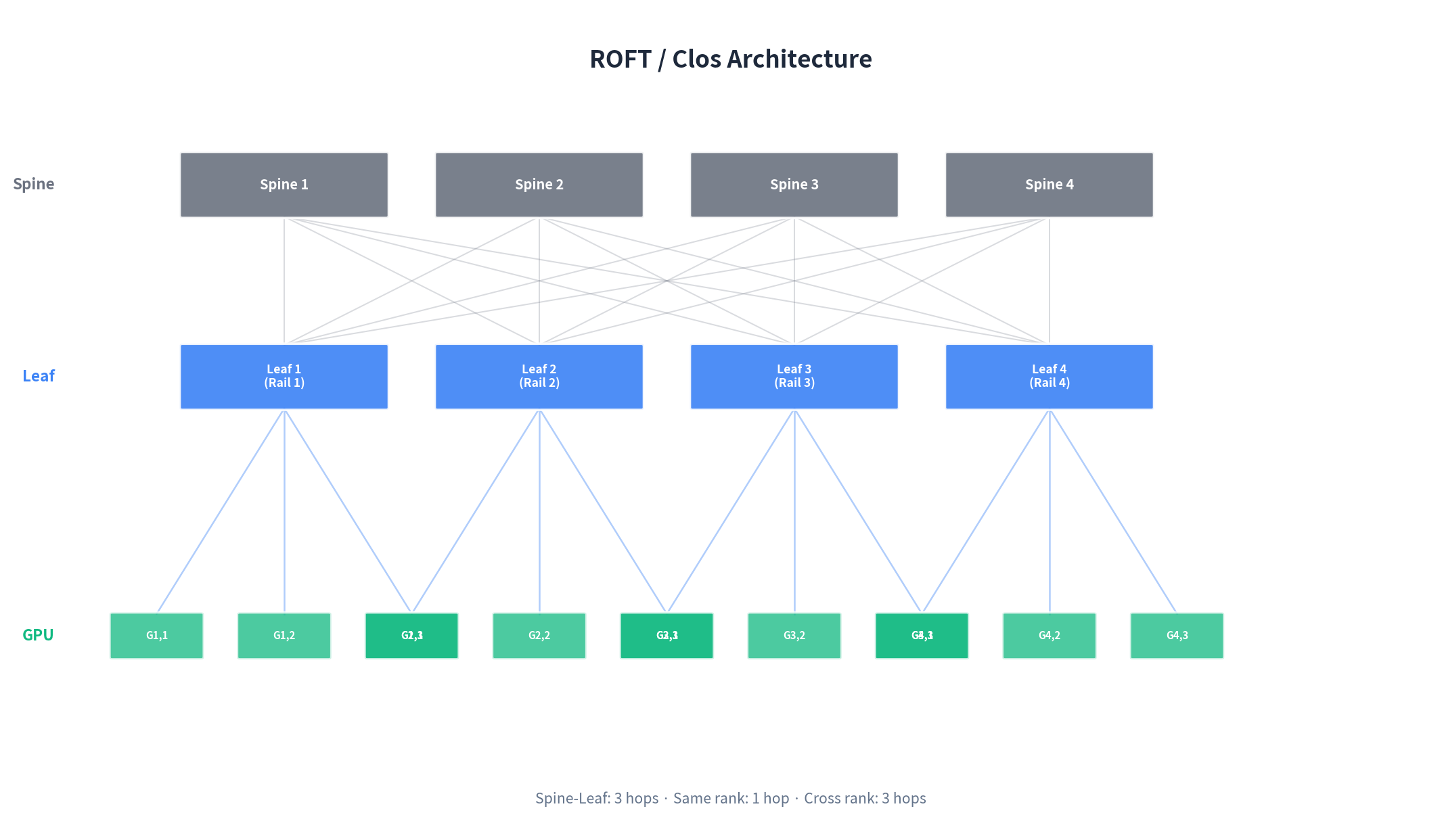

当前主流的 GPU 集群组网基于 ROFT（Rail-Optimized Fat-Tree）：将 GPU 按 rank 分组到 rail，同 rank GPU 连同一台交换机，训练中的 DP/PP 通信在 rail 内 1 跳完成。这个设计的前提是"同 rank GPU 之间通信最多"，流量天然按 rail 对齐。

PD 分离推理打破了这个前提。KV Cache 从 Prefill 节点跨节点传输到 Decode 节点，流量呈现三个特征：

1. 源-目的强不对称： 不同 GPU 承担的 KV Cache 传输负载差异可达几个数量级。
2. 动态变化： 哪些 P 节点与哪些 D 节点配对由调度器实时决定，不可预知。
3. 突发性： 长上下文请求产生大块 KV Cache 传输，瞬时带宽需求高。

ROFT 的 rail 映射在这种流量模式下失效——流量被集中推向少数交换机和链路，引发 PFC 反压，出现"总带宽充裕、局部频繁拥塞"的结构性问题。

二、ZCube 的核心价值与局限

架构设计

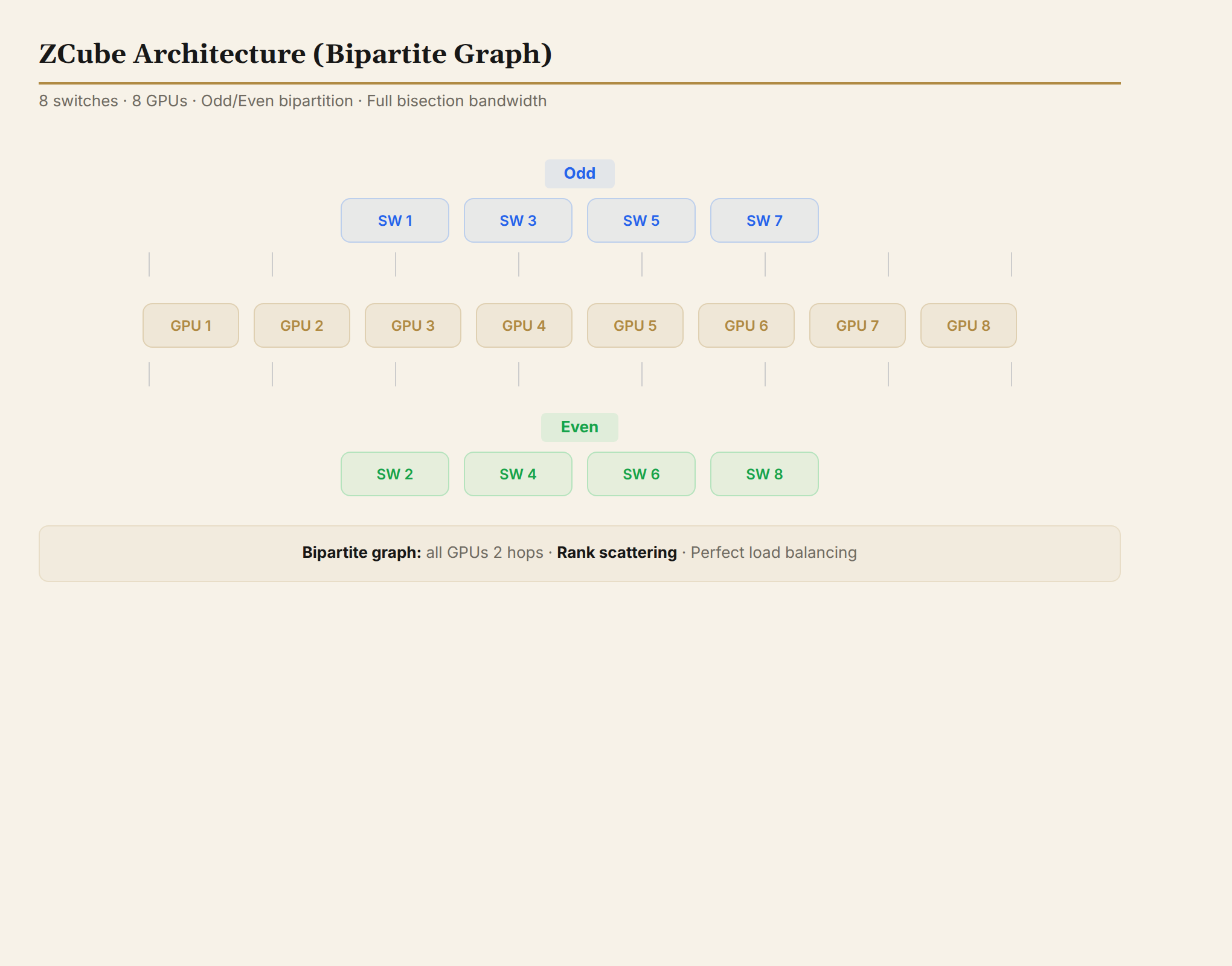

ZCube 彻底打破 Clos 的层次化思维，以完全扁平化二部图互联为核心重构网络：

1. 取消 Spine 层，所有交换机按序号分为奇数组和偶数组。
2. 每个 GPU 的 Port 1 连一台奇数交换机，Port 2 连一台偶数交换机。
3. 奇偶两组之间做完全二部图互联。

全网 GPU 之间 2 跳可达。路由目标是让 GPU pair 走唯一/确定的较优路径，减少 ECMP 或静态 rail 映射导致的局部热点和 PFC 反压。

生产验证数据

GLM-5.1 coding 推理的千卡级生产集群，从 ROFT 改成 ZCube，GPU、软件栈、应用不变：

• 交换机和光模块 CapEx 降低约 33%
• GPU 平均推理吞吐 +15%
• TTFT P99 降低 40.6%

原文还做了一个 32 卡带宽消融：网卡可用带宽从 100Gbps 提到 200Gbps，吞吐约提升 19%，TTFT 约下降 22%。这说明瓶颈不是单纯 GPU 算力，而是 PD 分离下 KV Cache 传输和网络热点在影响有效吞吐。

网络层性价比粗算： 网络硬件花费变为 0.67 倍，吞吐变为 1.15 倍，网络硬件/吞吐成本约 0.67/1.15 ≈ 0.58，即网络层性价比约提升 70%。

三个核心优势

第一，打散 PD 流量的源端/目的端/规模不对称。 二部图 + 两端口分别按单轨/多轨接入，比 Clos/ROFT 更能均匀分布动态的 P→D KV Cache 流量。

第二，确定性路由消除结构性拥塞。 拓扑本身不假设特定流量模式，从根源消除拓扑诱导的拥塞热点。

第三，收益不靠加 GPU，靠降低结构性拥塞。 "每单位网络 CapEx 的有效吞吐"提升明显。

四个实际局限

1. 物理拓扑重构，不是软件小改。 原文明确说 Clos 下的布线、IP 编址、路由策略、交换机配置都不能直接复用，需要重新设计和自动化校验。

2. 解决的是"可避免拥塞"，不是最后一跳 incast。 多个 Prefill 同时给同一个 Decode 组灌 KV 时，仍需调度、拥塞控制、流量整形。

3. 完全二部图对布线和端口数要求高。 规模越大越依赖高 radix 交换机、breakout、自动连线校验和拓扑感知调度。

4. 训练场景 rank 局部性丧失。 同 rank GPU 不再连同一台交换机，训练中 DP/PP 通信从 1 跳变 2 跳。

三、GLM-5.1 的推理服务单元与 KV Cache 瓶颈

在讨论拓扑选择前，需要先搞清楚瓶颈到底在哪。

GLM-5.1 官方规格：744B-A40B，提供 BF16 与 FP8 版本；官方 vLLM/SGLang 示例使用 --tensor-parallel-size 8，工程上以 8 GPU 节点/TP 组作为最小完整推理单元。

官方参数：最大上下文 200K，最大输出 128K；input $1.4/MTok，output $4.4/MTok，output/input 价格比约 3.14。价格不等于真实成本，但它是一个可用的 proxy：每个生成 token 的服务成本/资源压力大约是输入 token 的 3 倍量级。

KV Cache 单 token 估算

按公开 config 粗估，GLM-5.1 的 MLA/DSA 类 KV latent cache 若用 BF16 存储，单 token KV 约为：

78 × (512 + 64) × 2 ≈ 89,856 Bytes/token

78 是层数，512 是 kv_lora_rank，64 是 qk_rope_head_dim，2 是 BF16 字节数。如果实际 KV Cache 做 FP8 量化，大约减半。

这就是拓扑优化能影响 TTFT P99 的根本原因： 每次推理请求产生数百 MB 到数 GB 级跨节点传输，网络拓扑决定了这些传输是均匀散开还是集中在少数热点链路上。

四、PD 分离的 P:D 比例推算

没有真实的 token 分布数据之前，比例只能是工程推算，不是唯一答案。但可以用一阶公式起步：

P/D ≈ (Ī_eff) / (3.14 × Ō) × h

其中 Ī_eff 是未命中缓存的平均输入 token，Ō 是平均生成 token（含 reasoning、tool-call JSON、最终回答），3.14 来自官方 output/input 价格比，h 是 TTFT/SLO 余量（ZCube 下建议 1.1～1.2，ROFT 下要留更高）。

如果有上下文缓存：

Ī_eff = Ī × [(1-H) + H × 0.26/1.4]

H 是 cache hit ratio，0.26/1.4 来自官方 cached input/input 价格比。coding agent 大量复用上下文时，P 池明显变轻，比例从 Prefill-heavy 变成更接近 1:1 甚至 Decode-heavy。

默认建议：先按 P:D ≈ 3:2 建池。 线上观察到 output/reasoning token 很长时降到 1:1；repo ingest、大量长上下文、短输出时升到 2:1。

ZCube 的 15% 吞吐提升不直接改变 P:D 计算公式，但让你少留网络拥塞冗余，能更接近理论配比运行。

D 池不只看算力，还要看 KV Memory

P/D 比例不要只看 prefill/decode FLOPs。Decode 节点的另一个关键职责：长期持有活跃会话的 KV cache。

D 池大小应取三者最大值：

N_D = max(N_D_decode_compute, N_D_KV_memory, N_D_KV_ingress)

如果业务里有大量 64K、100K、200K 上下文会话，即使 token 算力模型显示 P 应该更多，D 池也不能太小。否则 D 端被 KV cache memory 卡住——P 节点空闲、D 节点显存满、请求无法 admit、TTFT 抖动。

工程建议：

• 短输出、长 prompt：可以 5:3，甚至接近 2:1
• 通用 coding：3:2 左右
• 长 reasoning / 多轮 agent：1:1 到 4:3
• 超长上下文高并发：优先保 D memory，宁可少一点 P

五、ZCube Cell 规模设计

ZCube 原文公式：总 GPU 数 n，每台交换机连接 k 个 GPU，交换机总数 2n/k，两组之间完全二部图互联；每台交换机逻辑端口约 k + n/k。端口利用最优时 k ≈ n/k ≈ √n。

按 8 GPU 节点、P:D ≈ 3:2 起配：

"等效 ROFT GPU 吞吐"按 +15% 算。反过来，达到同等 ROFT 集群吞吐，ZCube 所需 GPU 约为 N_roft/1.15。

16,384 的端口问题

原文说 51.2T、128×400G 交换机可到 16,384 张 400Gbps NIC。按端口公式，16,384 对应 256 个逻辑端口/交换机。工程上更合理的理解是 400G NIC 拆成 2×200G 逻辑端口，交换机按 256×200G breakout 计算。如果坚持每个逻辑端口都是完整 400G 且交换机只有 128 个逻辑端口，单平面更干净的规模是 4096 GPU，16K 需要多平面或更高 radix 交换机。

六、Cell 内 P/D 放置：均匀撒点，不要物理分区

ZCube 的意义在于把 PD 分离下动态、不对称的 KV cache 传输打散。cell 内策略的核心是：不要再人为制造一个 P 区到 D 区的大流量切面。

错误做法：

Rack/Zone A: 全部 Prefill
Rack/Zone B: 全部 Decode

这样会把所有 KV cache transfer 压到 A→B 的若干链路上，直接违背 ZCube 的设计初衷。

正确做法： 每个拓扑小片区里同时有 P 和 D，每个奇数/偶数交换机维度上 P/D 密度都接近全局比例。

Affinity Tile 分片

以 1024 GPU / 128 节点为例，通用 3:2 方案：

• 25 个 tile，每个 tile = 3P + 2D
• 3 个 flex 节点跨拓扑均匀放置
• 合计 75P + 50D + 3 flex

tile 不是物理连续的一排机器，而是跨 ZCube 的两个交换机维度做均匀散列。目标是让每个 switch 看到的 P/D 端口数都接近全局比例。

Flex Pool 弹性机制

3 个 flex 节点的默认角色按实时负载动态切换：

• 长 prompt 高峰：转 P
• 长 output / D cache 高峰：转 D
• 故障时：补损坏节点角色

如果确认业务偏长输入，可以把 flex 默认放 P，变成 78P/50D 或 80P/48D。

什么时候改 P/D 比例，什么时候只改配对策略

应该增加 P 的信号： Prefill queue P95/P99 高、P GPU 利用率高 D 低、KV transfer 不拥塞、D memory 充足、TTFT 主要卡在 prefill wait。

应该增加 D 的信号： Decode queue 高、D KV memory 接近上限、活跃 session admit 失败、output token backlog 高、P 节点经常等 D lease。

不应该改比例，应该改配对/路由的信号： P 和 D GPU 都没满，但 KV transfer P99 很高、某些 inter-switch edge 热、某些 D ingress 爆、TTFT 偶发长尾。这说明问题不在数量，在配对和路由——先调度，不要先加机器。

七、P/D 配对：亲和组 + 动态选择，不要固定绑定

不要固定 P-D pair

固定绑定（P1 永远配 D1）简单但有三个问题：某个 D 慢了会拖累绑定的 P；长 prompt 和短 prompt 无法动态错峰；D 端 KV memory 容易碎片化，局部满、全局空。

更好的方式是 affinity tile + 动态选择：

Tile-17:
  P: P17-0, P17-1, P17-2
  D: D17-0, D17-1

P 候选 D 优先级:
  primary:   same tile D
  secondary: adjacent topology tile D
  tertiary:  any D in same cell
  last:      cross-cell overflow

新会话 vs 老会话：配对方向不同

新会话：P/D 联合选择。 没有历史 KV，先估算 prompt tokens / output tokens / KV bytes，联合选择 (p,d) pair：

score(p,d) = α·Qp + β·Qd + γ·Tkv(p,d) + δ·Hpath(p,d) + ε·Md − ζ·Acache

选分数最低的 (p,d)。

老会话：D 粘滞，P 反向选择。 多轮 agent 或 coding session 已在某个 D 上有 KV cache，不要随便换 D，否则要搬历史 KV，成本很高。老会话优先继续使用 D_home，选择离 D_home 拓扑上更合适的 P 做增量 prefill，只传新增 KV。

这对 coding agent 很关键——它经常是多轮长上下文，不是一次性 prompt。

KV Transfer Credit：先 Lease，再传 KV

PD 分离最危险的场景：多个 Prefill 同时完成，调度器发现某个 D 空闲，多个 P 同时把 GB 级 KV 打给同一个 D，D ingress、最后一跳、D NIC、D KV allocator 同时爆，TTFT P99 抖动。

解决方案：D 端维护 KV ingress credit。 只有当 D 和路径都有 credit，P 才能开始发 KV。建议每个 D 同时接收大 KV stream 控制在 2～4 条，长 prompt 必须提前 reserve path credit，短 prompt 可走 best-effort。

利用 ZCube 的双路径做负载感知选路

ZCube cell 内，每个节点有两个拓扑坐标：P = (A_p, B_p)，D = (A_d, B_d)。P 到 D 通常有两条两跳路径：

path 1: P → A_p → B_d → D
path 2: P → B_p → A_d → D

调度器不只看 D 有没有空，还要看哪条路径更空。不建议细粒度 per-packet ECMP（KV transfer 通常很大，乱序影响 RDMA/TCP 效率），建议按 TP rank 分流或按请求级别选路。例如 8-GPU TP 组：rank 0,2,4,6 走 path1，rank 1,3,5,7 走 path2。

TP Rank 一致性

GLM-5.1 这种大模型推理，P 和 D 都是 TP=8 时，建议强制 Prefill TP rank i → Decode TP rank i。不要 P rank i → D rank j，除非明确要做 KV reshape，否则多出一次 all-to-all 或 KV 重排，直接抵消 ZCube 的网络收益。

八、RailFly：训练+推理混合负载的务实选择

设计出发点

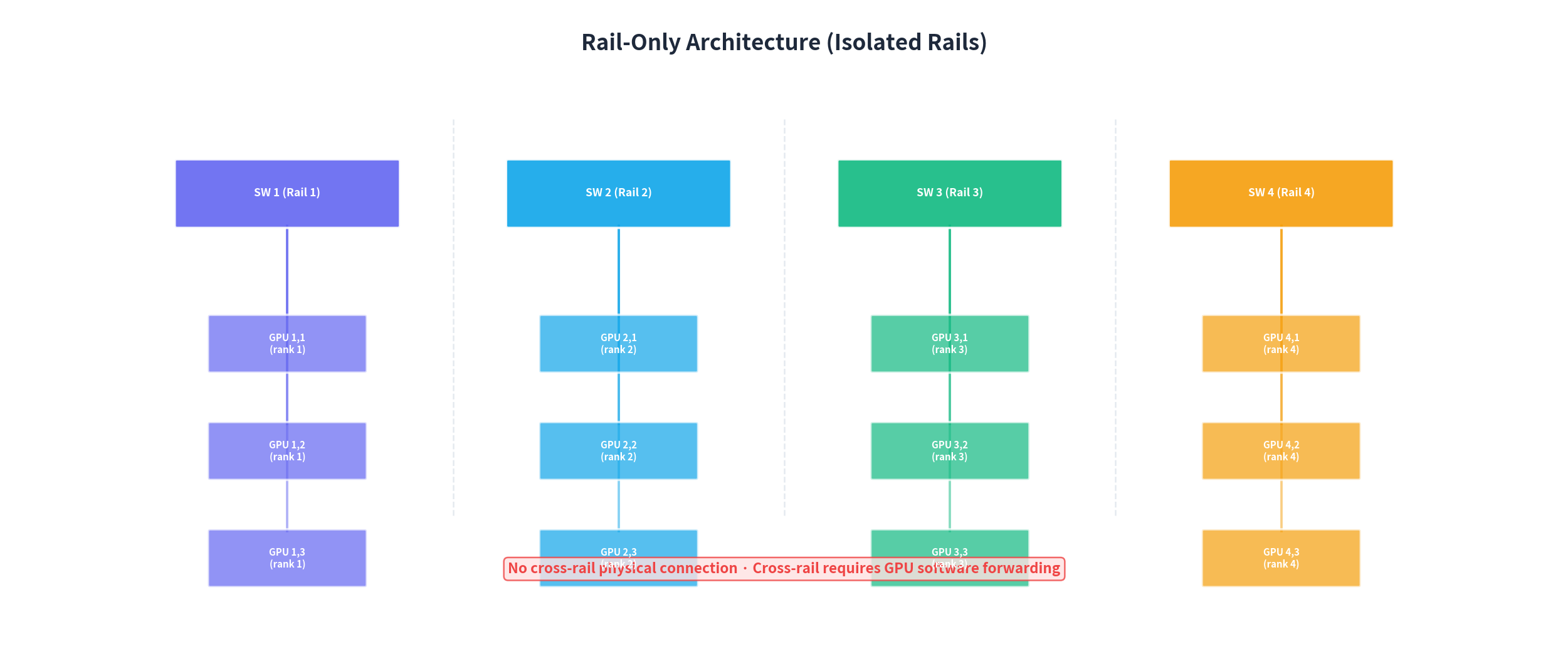

Rail-Only（MIT CSAIL + Meta, 2023）的核心洞察：LLM 训练中 99%+ 跨节点通信发生在同 rank GPU 之间，Spine 大部分时间空转，可以去掉。训练最优（同 rank 1 跳），成本极低（比 Clos 省 38–77%）。但 PD 分离推理基本不可用：跨 rail GPU 软件转发延迟不稳定，P99 恶化严重。

问题在于：P→D 的 KV Cache 流不是稳定同 rail 通信，而是动态、非对称、源目的变化大。 纯 Rail-only 更依赖 NVLink/HB domain 转发，容易把 TTFT 尾延迟转移到别处。

RailFly 的思路：在 Rail-Only 基础上，以最小改动获得跨 rail 硬件转发能力。

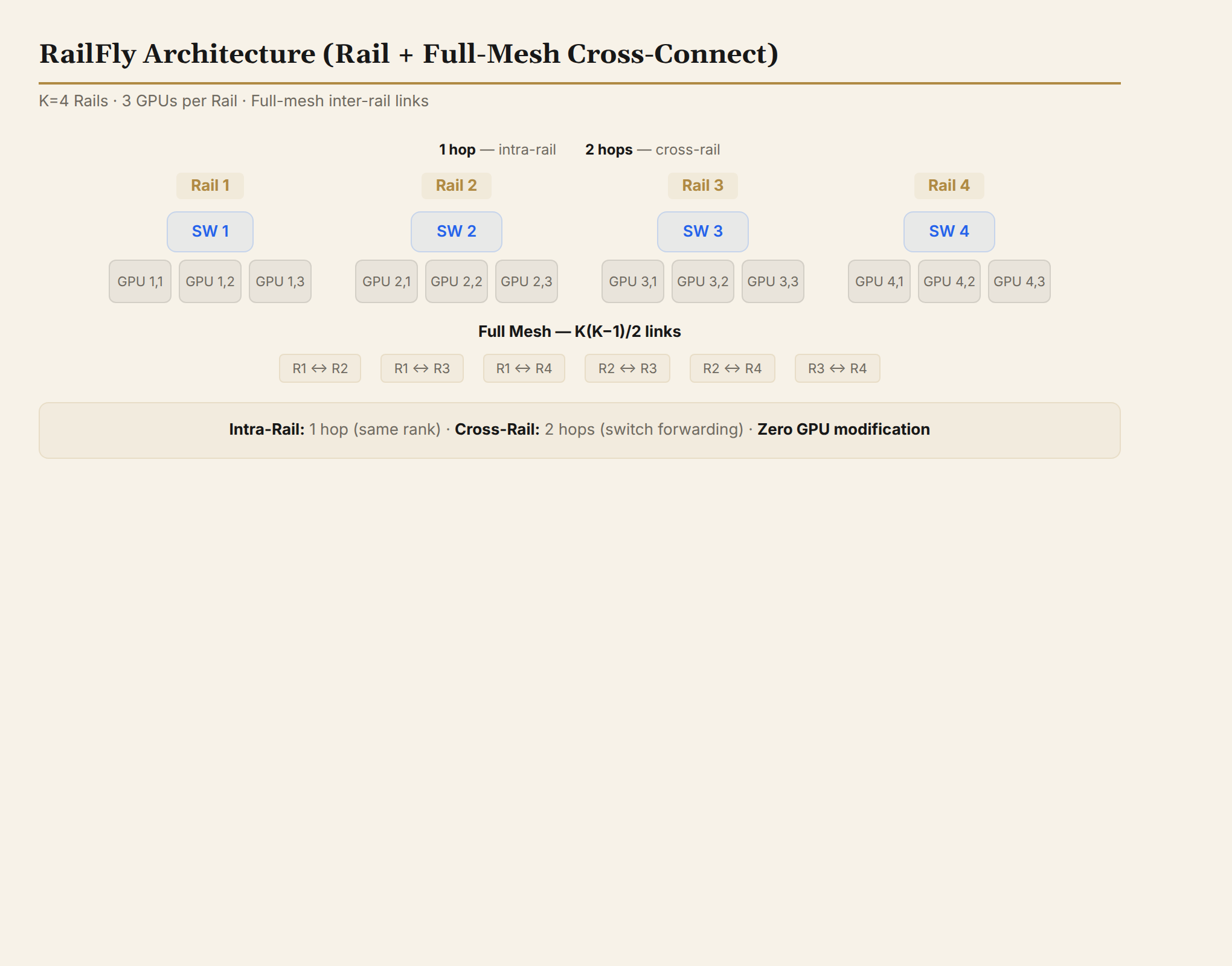

架构定义

1. K 条 rail，每条由一台交换机承担，同 rank GPU 连同一 rail 交换机（Rail-Only 规则不变）。
2. K 台交换机之间全互连（K=8 时 28 条链路）。
3. GPU 端口分配不变，零改造。

核心特性：组间链路恒定 28 条，不随集群规模增长。

规模与收敛比

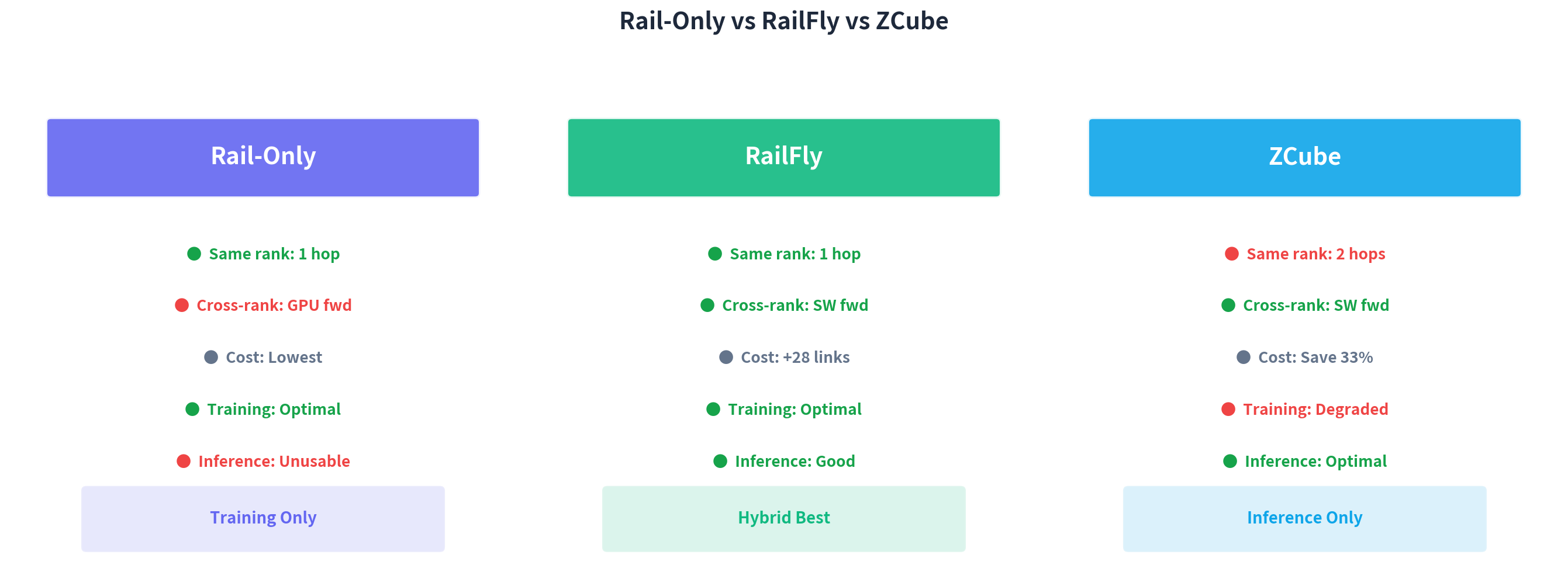

对比 ZCube 的扩展复杂度：

收敛比 = 下行 GPU 带宽 / 上行组间带宽。高收敛比不意味着拥塞——如果 rail-aware 调度器做到 90% PD 配对在 rail 内，跨 rail 仅 10%，10:1 收敛比足够。收敛比不是纯网络参数，而是网络与调度器的联合优化问题。

同等 128 台交换机下，RailFly 每 GPU 占 1 端口、互联占比 5.5%，可连接约 15,488 GPU；ZCube 每 GPU 占 2 端口、互联占比 50%，上限 4,096 GPU。同等硬件预算下，RailFly 可连接约 3.8 倍 GPU。

九、从 Rail-Only 到 Hybrid ZRail / Sparse-ZCube

Rail-only 加交换机直连，会逐步变成 ZCube 或 Sparse-ZCube，而不是传统 Rail-only。更优的改法是做 PD-aware Hybrid ZRail：

1. Cell 内 ZCube/full-bipartite： 1024～4096 GPU cell 内，完整二部图保证任意 P→D 两跳、路径确定、负载打散。

2. Cell 间 sparse expander/dragonfly-like 直连： 超过 4K 不必全局 full-bipartite，调度尽量把 P 和 D 放在同 cell，跨 cell 只做 overflow。

3. 双轨 QoS 隔离： 一条 rail 走传统 rail/local collective，一条走 ZCube/expander，QoS 隔离 KV transfer、control、collective。

4. 拓扑感知调度： Decode 选择不只看 GPU 空闲，还要看 P switch 到 D switch 的边负载、D 池队列和最后一跳 incast。

5. Sparse 直连度数 d 按流量定： 端口预算 R = k + d，full ZCube 是 d = S；PD 流量有局部性时，用 d << S 的 expander 可能更省成本。

判断标准： 最强鲁棒性、随机 P→D、多租户混跑用 ZCube/full-bipartite；能控制 P/D placement、缓存局部性高、业务 trace 稳定用 Sparse-ZCube / Hybrid ZRail。纯 Rail-only 不建议直接用于 PD 分离推理主网。

十、RailFly 的纯推理进阶：PDX-Fabric

ZCube 是一个很好的静态拓扑。但 PD 推理并不完全是任意流量——它有四个可以被更强架构利用的特征：

1. P→D KV 流很大，且在 prefill 开始时就能估算大小；
2. D 是状态驻留点，多轮 session 通常应该粘在同一个 D 或 D group；
3. warm prefix / repo cache 有明显局部性；
4. D 端容易出现 ingress incast，而不是普通均匀 all-to-all。

所以，更强架构不应该只问"任意两点几跳到达"，而应该问：

• 大 KV 流是否可以预约无拥塞路径？
• D 端 ingress 是否被过度共享？
• cache 命中请求是否避免跨 cell 搬 KV？
• 调度器是否能在 prefill 之前确定 D，并提前布好路径？

PDX-Fabric 是 RailFly 在纯推理场景的进阶形态：保留标准以太网交换机的基础，通过稀疏 expander 底座 + KV Fast Lane + Cache/Home 逻辑平面，在不引入 OCS 或专用硬件的前提下，获得比 ZCube 更强的 P99 TTFT 和 D 端 incast 控制。

三层能力

 ┌─────────────────────────────┐
 │   Global PD Scheduler       │
 │   P/D load + KV size + cache│
 └──────────────┬──────────────┘
                │
 ┌──────────────┼──────────────────────┐
 │              │                      │
┌───────▼────────┐ ┌────────▼────────┐ ┌────────▼────────┐
│ Base Fabric    │ │ KV Fast Lane    │ │ Cache/Home Plane│
 │ sparse expander│ │ priority queues │ │ logical policy  │
 │ control/small  │ │ scheduled KV    │ │ session locality│
 └───────┬────────┘ └────────┬────────┘ └────────┬────────┘
        │                   │                   │
     P tiles / D tiles   P leaf ↔ D leaf    D island / cache

基础平面（Sparse-ZCube / Expander）： 负责控制流、小 KV、故障兜底、普通 RDMA。不追求完整二部图，每个 switch 用 k 个 GPU downlink + d 条电分组 expander link + q 条 KV fast lane 专用链路。

KV Fast Lane（纯以太网 QoS + 专用链路）： 负责 GB 级 P→D KV cache 迁移。不引入 OCS，而是通过专用以太网链路 + 优先级队列 + 调度器预约实现大 KV 流的无拥塞传输。每个 switch 预留 8～12 条高优先级链路专门服务 KV burst，与基础平面的 expander link 做物理隔离或严格 QoS 隔离。调度器在 prefill 开始前按 KV size 预约 D ingress credit 和链路带宽配额。

Cache/Home 逻辑平面： 让长会话、warm prefix、共享 repo cache 尽量留在同一个 D island。warm session 优先回到原 D island，cold long prompt 才走全局 KV fast lane。

为什么 PDX-Fabric 比 ZCube 更强

P99 TTFT 更强。 ZCube 降低的是拓扑性拥塞概率；PDX-Fabric 进一步减少大 KV 流的排队和冲突。调度器在 prefill 开始前就知道大致 KV size，提前预约 D buffer、D ingress 和链路带宽配额。

D 端 incast 更强。 PDX-Fabric 可以把 D 侧设计成非对称——D-bearing switch 有更多 inter-switch link、更高 ingress credit、更多专用 KV fast lane 链路。这更符合 PD 分离的真实流量特征。

16K 以上扩展性更强。 ZCube 完全二部图在 16K 时需要 256 逻辑端口/交换机。PDX-Fabric 的 expander degree d ≈ 8～16，KV fast lane q ≈ 8～24，规模增加时近似常数或缓慢增长。代价是必须依赖调度器和流量局部性。

Cache-heavy coding agent 更强。 ZCube 优化"传得更顺"，PDX-Fabric 还优化"少传、近传、只传 delta"。对多轮 coding session，同一 session 留在同一 D group、同一 repo cache 留在同一 cache island、Prefill 反向选择离 D/cache 近的 P。

1024 GPU Cell 落地

沿用 128 个 8-GPU 节点、75P/50D/3 flex、25 个 3P+2D affinity tile 的基础配置：

64 台以太 switch
每台 switch:
  32 个 GPU/NIC downlink
  8 条 expander inter-switch link（基础平面）
  8～12 条 KV fast lane 专用链路（QoS 隔离）

ZCube 对比:  32 downlink + 32 inter-switch = 64
PDX-Fabric:  32 downlink + 8 expander + 8～12 KV fast lane = 48～52

请求调度流程：

1. Warm session： D-first，优先 D_home，选离 D_home 近且空闲的 P，只传 delta KV
2. Cold long prompt： P/D joint select，预约 D ingress credit，预约 KV fast lane 带宽配额，P write-mode 推 KV 到 D
3. Short prompt： 走基础 expander 平面，不占 KV fast lane

核心：大 KV 走预约的 KV fast lane，小 KV 走基础 expander，warm KV 尽量不跨远距离，D ingress 必须有 credit。

简化版：D-centric Asymmetric Expander

如果不想做 KV fast lane + QoS 隔离的复杂度，可以做更简化的纯以太方案：

1. 取消 spine，switch 之间不是完整二部图而是高质量 expander
2. D-bearing switch 的 inter-switch 度数高于 P-bearing switch
3. D 节点有更多上联/更高 credit
4. P/D placement 严格 cache-aware 和 tile-aware

普通 P switch:  32 downlink + 8 expander links
D-heavy switch: 24～28 downlink + 12～16 expander links

比 ZCube 少一些静态 inter-switch link，比 Rail-only 更支持跨 rail P→D，比普通 expander 更照顾 Decode ingress。但如果 P→D 完全随机且 cache locality 低，稳定性弱于 ZCube。适合成本敏感、但调度器可控的场景。

十一、三种纯以太架构的定位

十二、场景推荐与部署建议

三档部署建议

第一档，千卡生产验证： 1024 GPU，128 个 8 卡节点，ZCube cell，75P/50D/3 flex，25 个 affinity tile。最稳的起手方案。

第二档，规模化生产： 4096 GPU，512 个 8 卡节点，单 cell 或 4 个 1024-GPU cell，默认 320P/192D。16K GPU 建议拆成 4×4096 cell。

第三档，下一代专用推理集群： PDX-Fabric = Sparse expander + 以太网 KV fast lane + cache-aware D island + D-centric endpoint oversubscription。全部基于标准以太网交换机，适合长上下文 coding agent 的 GB 级 KV 场景。

一句话总结

ZCube 是"更好的静态以太网"；比 ZCube 更强的纯以太 PD 推理网络应该是"稀疏 expander 底座 + KV fast lane 专用链路 + cache-aware 调度"——全部基于标准以太交换机，不依赖 OCS 或 scale-up 专用硬件。而 RailFly 在这个谱系中找到了训练+推理混合负载的务实落点：组间链路恒定 28 条，跨 rail 硬件转发，同等硬件 3.8 倍 GPU 容量。

---
