本文是 locsic.com AI 网络系列的延续。前序文章：「从 CLOS 到 ZCube：智算集群网络拓扑演进」、「10 万卡集群：路由与拥塞控制的核心挑战及业界应对」、「Scale-Across：AI 集群正在跨城生长」。
算力需求的三重指数
AI 算力的增长是一条三重指数曲线：模型参数每年增长约 10 倍（Qwen3-Max 超过 1T 参数、文心 5.0 达到 2.4T），集群规模从万卡跳到十万卡（xAI Colossus 23 万 GPU，Colossus 2 首期 55 万 GB200/GB300；OpenAI 规划 10GW 数据中心等效 400-500 万芯片），单卡算力每代翻倍（NVIDIA Rubin GPU 50 PFLOPS FP4）。
三条曲线叠加的结果是：单张 GPU 放不下模型，必须并行；并行就需要通信；通信正在成为瓶颈。
这篇文章拆解一个核心问题：当 GPU 数量从 8 卡跳到 72、1024、8192 卡，用什么网络把它们连起来？为什么 NVIDIA 的 NVLink 一家独大，而其他所有厂商却在另起炉灶？答案不在带宽数字里，在于一个更底层的选择：通信语义。
第一章：GPU 为什么要互联
模型放不下的问题
一张 H100 GPU 有 80GB HBM3 显存。一个 1 万亿参数的模型（bf16 精度）需要约 2TB 显存存放权重，加上梯度、优化器状态和激活值，实际需求还要翻几倍。25 张 H100 才放得下一个模型的权重。这还没算 KV Cache、上下文窗口和 batch size。
解决方案是并行，把模型切成多块，分给多张 GPU 同时计算。四种主要策略各有不同的通信需求：
四种并行策略的通信模式
数据并行（DP）：每张 GPU 拿到完整模型，处理不同数据。每步训练结束需要 AllReduce 同步梯度。所有 GPU 把各自的梯度聚合成全局梯度再分发。通信量大但对延迟不敏感（梯度是批量聚合），适合跨节点走以太网或 InfiniBand。
张量并行（TP）：把每层权重矩阵切片分给多张 GPU。前向传播每层需要两次 AllReduce（attention 输出投影后一次、MLP 下投影后一次），反向传播再两次。一个 100 层的模型，前向加反向一步就是 400 次 AllReduce。
关键在于单次通信的数据量极小：batch size = 1、hidden size = 8192 的 bf16 模型，一次 AllReduce 传输量只有 16KB。但每步调用几百次，总时间由每次调用的固定开销决定。瓶颈在延迟，不在带宽。这正是张量并行对网络延迟极度敏感的原因。
流水线并行（PP）：把模型按层切分，GPU 串行处理。通信量小（只传激活值），但引入气泡（bubble）开销。PP 通信走的是点对点，对带宽有要求但对延迟容忍度高。
专家并行（EP/MoE）：混合专家模型把不同的专家分布在不同 GPU 上。token 需要被路由到正确的专家、处理完再汇聚。这是 all-to-all 通信。每张 GPU 都要向其他所有 GPU 发送和接收数据，通信模式像矩阵转置。
MoE 是通信需求增长最快的策略。华为在准万亿参数 MoE 训练系统中披露了三大挑战：all-to-all 通信瓶颈（大规模 token 路由交换占用大量带宽、计算资源长时间空闲等待）、负载分布不均（专家激活频率不均衡）、算子调度开销过大（动态路由引入大量小规模算子操作）。这三个挑战全部指向同一个方向：互联带宽和延迟。
通信墙
计算能力和通信能力的差距一直在拉大。H100 GPU（SXM 版）的 FP16 算力约 989 TFLOPS，显存带宽 3.35 TB/s。PCIe 5.0 x16 的双向带宽只有 128 GB/s，GPU 算力和通信能力差 26 倍，而且这个差距每年都在扩大。
更严重的是 PCIe 的拓扑限制：树形结构，GPU 间通信必须经过 CPU 和系统内存中转。一个 8 GPU 的 AllReduce，数据要经历 GPU → Host Memory → PCIe Switch → Host Memory → GPU 的冗长路径，延迟增加 3-5 倍。
8 卡服务器的时代，这个问题还能靠 NVLink 把 8 张卡全互联来解决。但当模型规模需要 72、144 甚至 8192 张卡协同工作时，PCIe 和单机 8 卡的架构彻底不够用了。
需要一种新的互联方式：延迟要降 1-2 个数量级（从微秒到百纳秒），带宽要升 10 倍以上，还要支持上百张卡像一张卡一样协同计算。
这就是 Scale-Up 网络要解决的问题。
第二章：Scale-Up 平面面对什么问题
Scale-Up 的目标看似简单：把几十到上千张 GPU 连成一个逻辑单元，让它们像一张巨大的 GPU 一样工作。但一旦真正去连，就会撞上七堵墙。

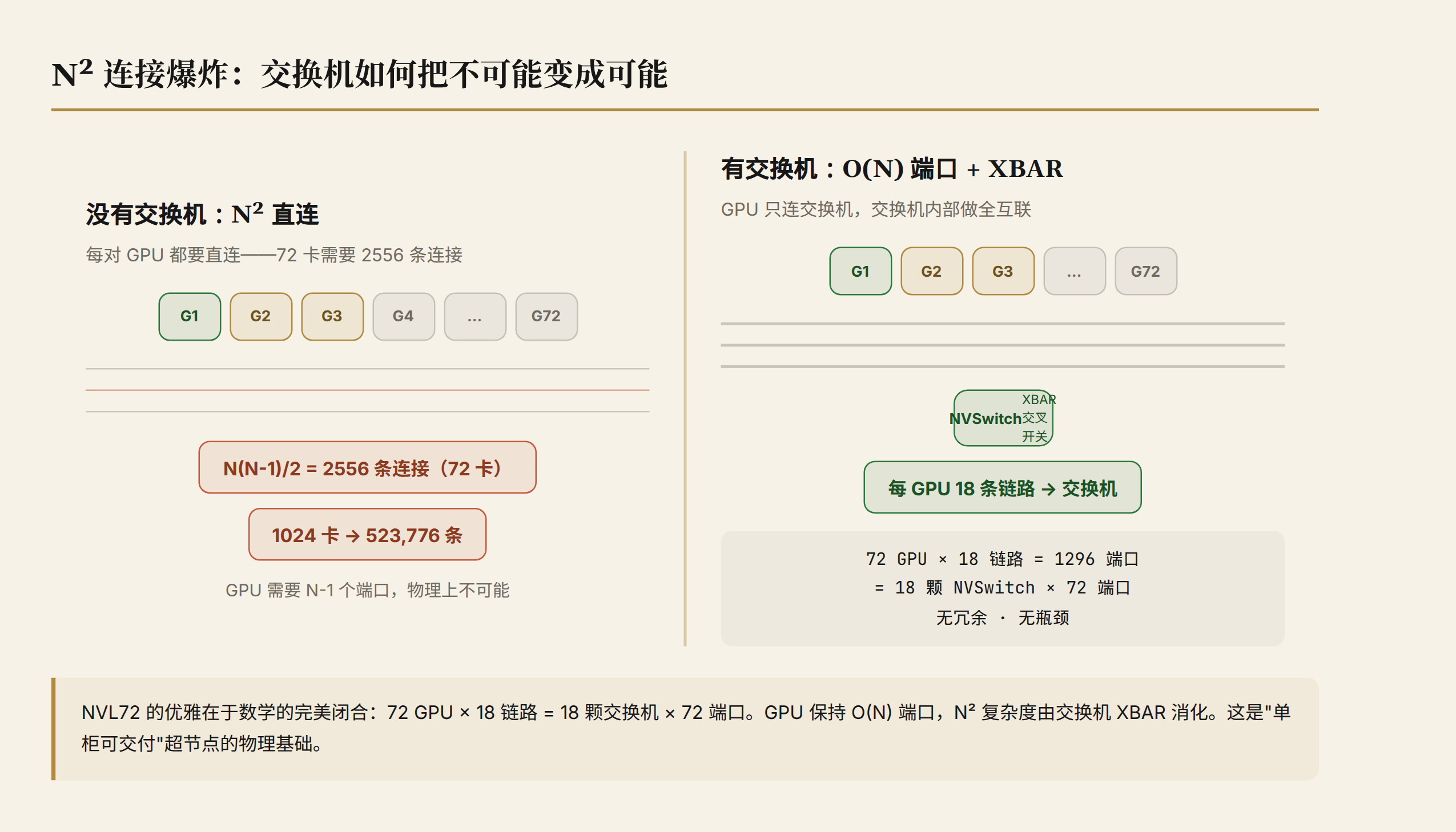

第一堵墙：N² 连接爆炸
N 个 GPU 全互联需要 N×(N-1)/2 对连接。72 张 GPU = 2556 对；1024 张 = 523,776 对。GPU 不可能直连这么多线。每张 GPU 的物理引脚和 SerDes 通道数是有限的（当前 18-36 条 NVLink 链路）。
解法的方向是引入交换机：GPU 只连到交换机（O(N) 端口），交换机内部用交叉开关（XBAR）实现任意对任意。但这意味着交换机要消化 N² 的复杂度，对芯片设计、功耗和成本都是巨大压力。
第二堵墙：带宽墙
GPU 计算能力增长远快于互联带宽。PCIe 5.0 x16 = 128 GB/s vs H100 显存带宽 3.35 TB/s，差 26 倍。即使 NVLink 5 的 1.8 TB/s 也只有显存带宽的一半。当 TP 需要 GPU 间通信量接近显存读取量时，互联带宽不够就直接变成计算空转。
第三堵墙：同步延迟
AllReduce 的完成时间由最慢一跳决定。72 张卡同步等待一个 token 的往返，通信延迟直接变成计算空转。TP 一步几百次 AllReduce，每次 16KB 小消息，瓶颈完全在延迟。如果每次调用有微秒级开销，几百次叠加就是毫秒级，对推理延迟是毁灭性的。
第四堵墙：小消息效率
内存访问的粒度是 cache line（64B），但以太网帧的头部就有 46 字节。一个 64B 的有效载荷配上 46B 的头，59% 是开销。TP 的 16KB AllReduce 拆成更小的 cache line 访问，每个都在背沉重的包头。
第五堵墙：一致性
如果多张 GPU 共享一个地址空间，它们需要知道"读到的是不是最新值"。这在 CPU 多核世界由 MESI 协议解决，在跨芯片的 GPU 世界里则是一个全新的问题，硬件做缓存一致性极复杂，软件做同步延迟高。
第六堵墙：故障域
把 72 到 8192 张卡变成一个逻辑单机，故障域从单卡扩大到整域。单点故障影响半径急剧扩大。Meta 在 16000 GPU 的 Llama 3 训练中经历了 466 次中断，在超节点架构下，一次 NVSwitch 故障可能影响 72 张 GPU。
第七堵墙：供电散热
NVL72 单机架功耗 120-140kW，液冷是硬需求。SerDes 的每 bit 功耗直接决定 TCO。在 224G PAM4 的速率下，铜缆传输距离被压缩到不到 1 米，光互连（CPO/NPO）成为必须。
这七堵墙不是独立的问题，它们互相耦合：带宽墙逼迫你用更多链路（第二堵），更多链路让 N² 更严重（第一堵），交换机引入更多跳数让延迟更难控制（第三堵）。Scale-Up 的设计就是在这些约束之间找平衡。
第三章：方案空间，内存语义
为什么不能继续用消息传递

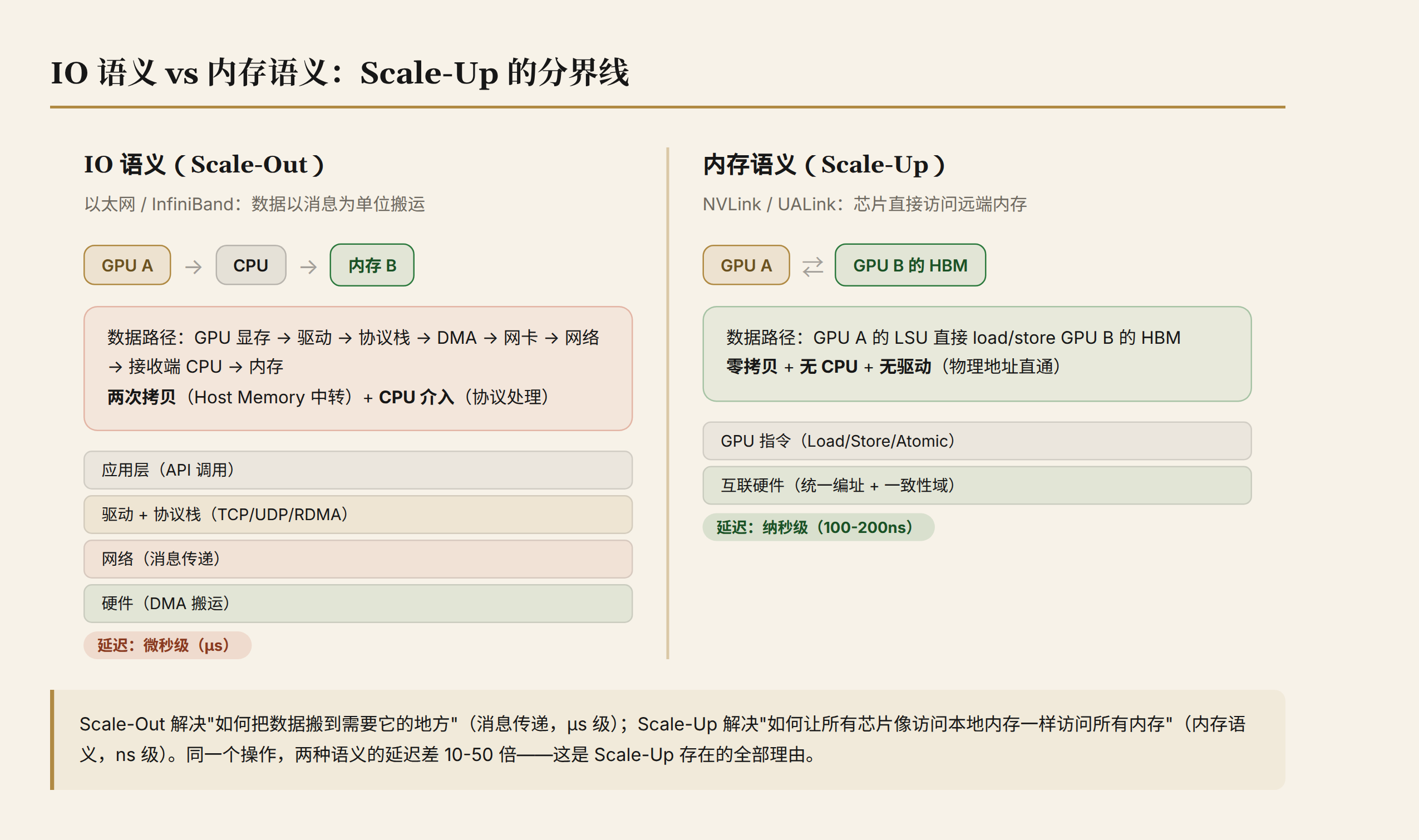

前一章的七堵墙里，第三堵（延迟）和第四堵（小消息效率）指向同一个根因：传统网络的 IO 语义（消息传递）在小粒度高频场景下开销太大。
IO 语义的世界里，数据以消息为单位搬运。GPU 要读远端内存，需要：构造 DMA 描述符 → 交给驱动 → 经过协议栈 → 网卡发送 → 接收端 CPU 处理 → 写入内存。延迟微秒级，而且 CPU 要介入。
在 TP 的场景下，一步 400 次 AllReduce，每次 16KB，如果每次都走 IO 语义，开销会叠加到毫秒级。推理的 TPOT（每 token 延迟）直接翻几十倍。
内存语义是另一条路：GPU 直接用 Load/Store 指令访问远端内存，像访问本地 DRAM 一样。不需要 DMA、不需要驱动、不需要 CPU 介入。延迟降到纳秒级。
这是 Scale-Up 和 Scale-Out 的根本分界线。 Scale-Out（以太网/InfiniBand）解决"如何把数据搬到需要它的地方"，消息传递，微秒级。Scale-Up（NVLink/UALink）解决"如何让所有芯片像访问本地内存一样访问所有内存"，内存语义，百纳秒级。

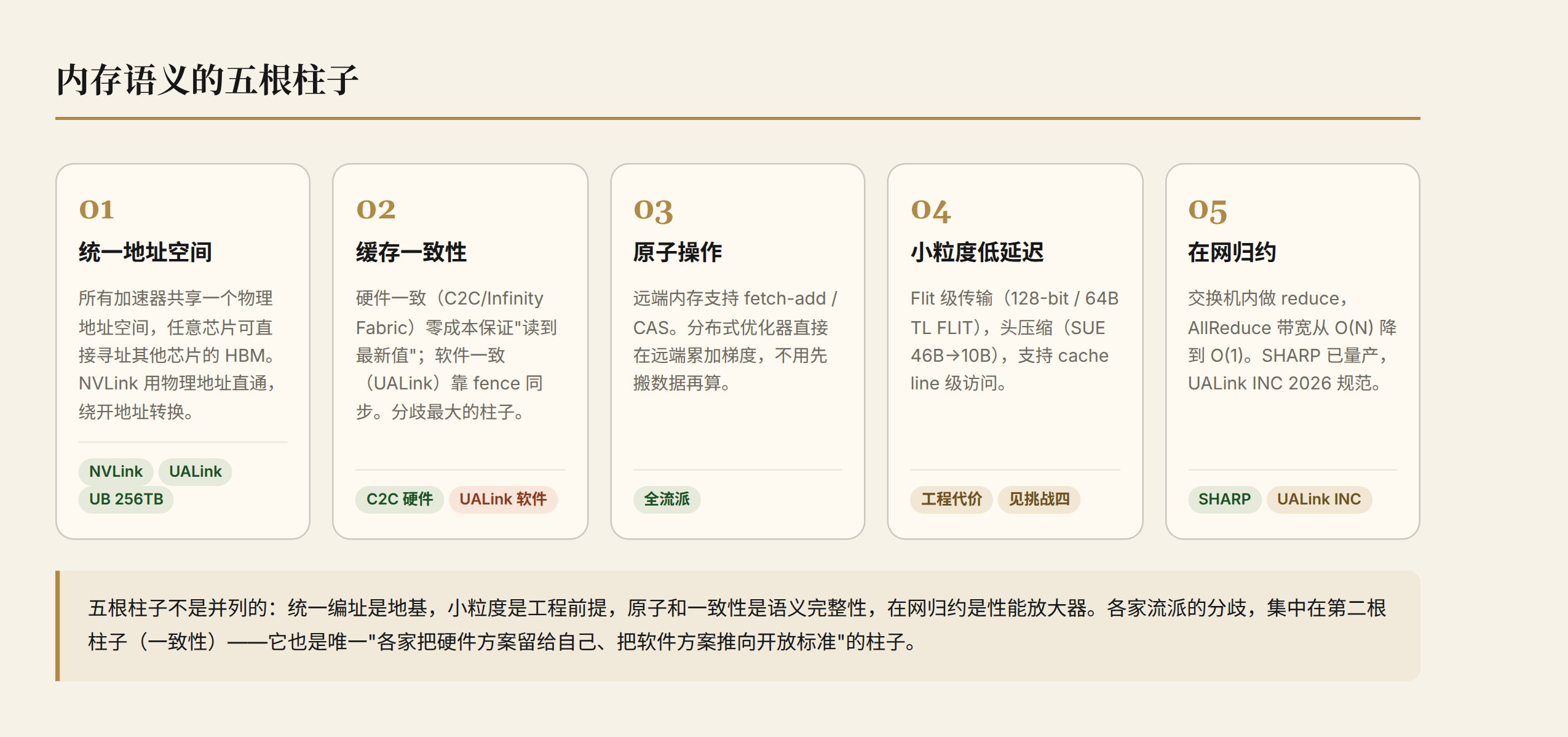

五根柱子
内存语义不是单一技术，是五根柱子的组合。
柱子一：统一地址空间。 所有加速器共享一个物理地址空间，任意芯片可直接寻址其他芯片的 HBM。NVLink 用物理地址直通，不走虚拟地址，绕开地址转换开销。华为灵衢 UB 提供 256TB 全局统一内存编址空间。没有统一编址，就没有 Load/Store 直通。
柱子二：缓存一致性。 统一编址解决了"能不能找到远端内存"，一致性解决"读到的是不是最新的"。这是五根柱子里分歧最大的一根。
硬件缓存一致性（类似 CPU 的 MESI 协议扩展到跨芯片）保证软件无需手动同步，NVLink-C2C 的 SCF 架构和 AMD Infinity Fabric 实现了这个。软件一致性靠显式同步（fence、atomic），延迟增加但实现简单，UALink 选择这个。
关键判断：各家把硬件一致性留在自家生态（NVIDIA C2C / AMD Infinity Fabric），把软件一致性推向开放标准（UALink）。一致性协议是微架构的核心机密，开放它等于开放芯片设计。这不是技术妥协，是商业逻辑。
柱子三：原子操作。 远端内存支持原子指令（fetch-add、CAS）。分布式优化器的梯度聚合可以直接在远端内存上原子累加，不需要先搬数据再算。NVSHMEM 提供浮点原子 add/fetch_add API。
柱子四：小粒度低延迟访问。 Flit 级传输：NVLink 用 128-bit Flit（25b CRC + 83b 事务层 + 20b 链路层），1 header + 16 payload = 256B，峰值效率 94.12%。UALink 用 64B TL FLIT 打包成 640B DL FLIT。SUE 把以太网报头从 46B 精简到 10B。小粒度访问的工程代价（头压缩、小包效率）是第五章挑战的主题。
柱子五：在网归约。 交换机内做 reduce，AllReduce 的通信复杂度从 O(N) 降到 O(1)。72 张 GPU 的 AllReduce 如果不用在网归约，需要 72 份数据全互联。用在网归约，每端口只传归约后的 1 份。NVIDIA SHARP 在 NVSwitch 内做归约，UALink 2.0 的 In-Network Compute 提供 ReadReduce/WriteMulticast/Broadcast/Reduce/AllReduce 原语。

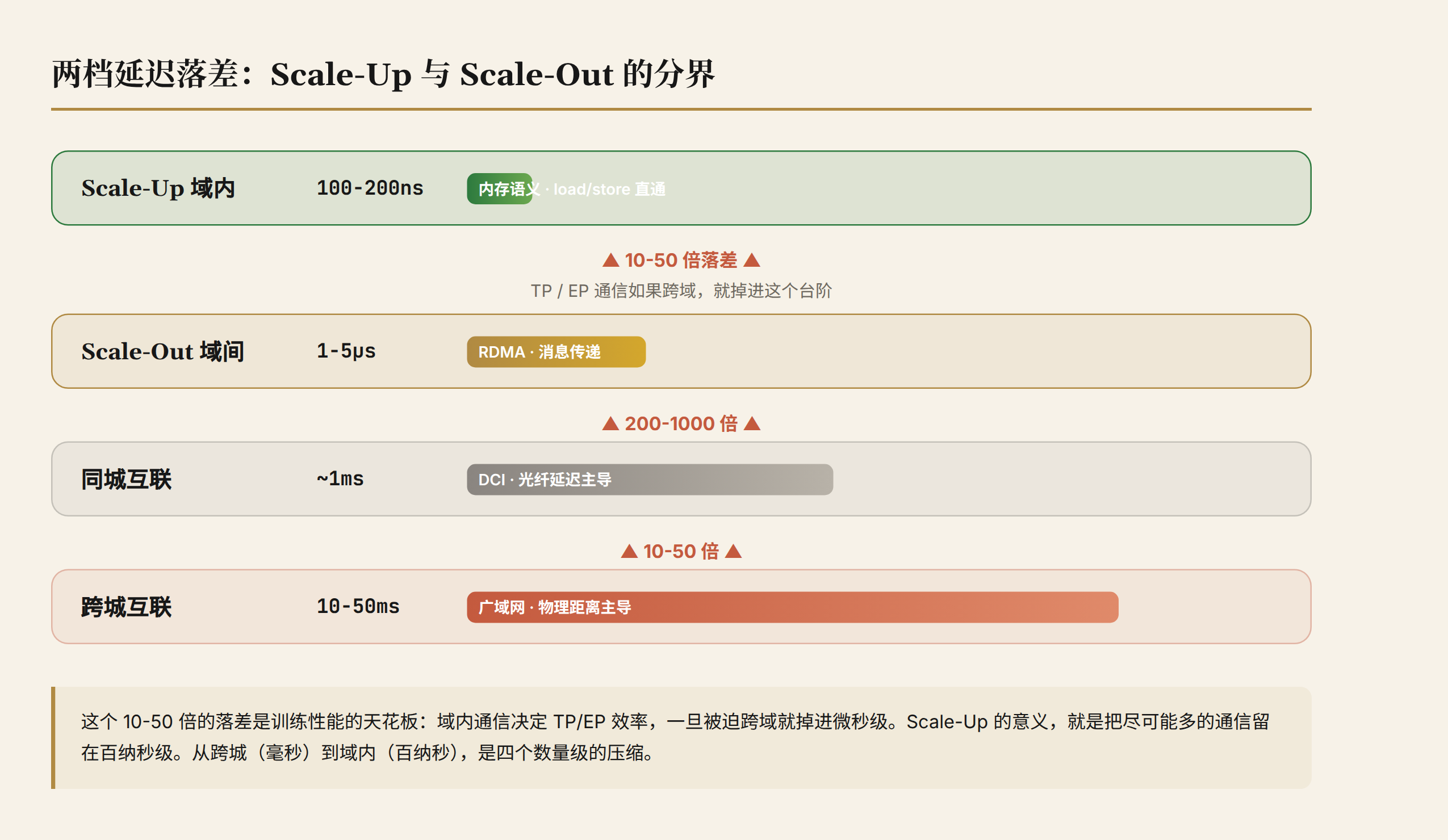

两档延迟落差
内存语义的代价是把互联拉到一个新的延迟门槛：
| 层级 | 延迟 | 语义 |
|---|---|---|
| Scale-Up 域内 | 100-200ns | 内存语义（Load/Store 直通） |
| Scale-Out 域间 | 1-5µs | RDMA（消息传递） |
| 同城 | 1ms | 网络 |
| 跨城 | 10-50ms | 网络 |
域内百纳秒和跨域微秒之间是一个 5-50 倍的陡峭台阶。如果 TP/EP 通信被迫跨域，它就掉进微秒级，回到上一篇文章讨论的拥塞和路由问题。Scale-Up 的全部意义，就是把尽可能多的通信留在百纳秒级。
方案空间定义完毕。接下来的问题是：谁怎么做，为什么这么选。
第四章：NVIDIA 的决策，NVLink 如何回答每个问题
NVIDIA 用十年时间回答了第二章的七堵墙。每一堵墙都对应一个技术决策，每个决策都有明确的理由和代价。

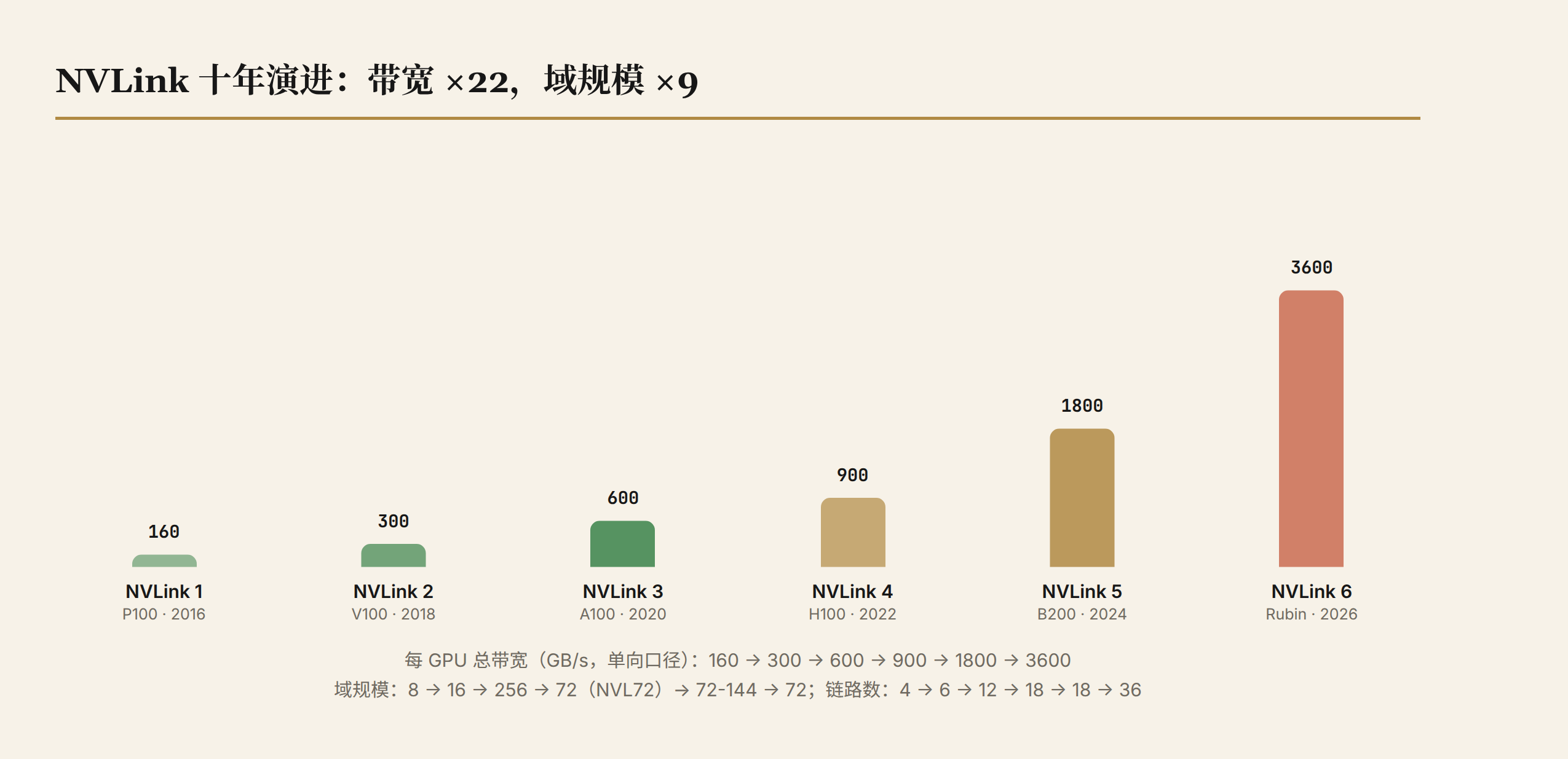

带宽：多链路聚合 + 每代翻倍
NVLink 从 2016 年的 160 GB/s（4 链路）一路走到 2026 年的 3.6 TB/s（36 链路），十年翻了 22 倍。每条链路从 20G NRZ 演进到 224G PAM4，每代速率翻倍。
| 代际 | 单链路双向 | 每 GPU 总带宽 | 域规模 | 代表 |
|---|---|---|---|---|
| NVLink 1 | 40 GB/s | 160 GB/s（4 链路） | 8 GPU | P100 |
| NVLink 2 | 50 GB/s | 300 GB/s（6 链路） | 16 GPU（NVSwitch） | V100 |
| NVLink 3 | 100 GB/s | 600 GB/s（12 链路） | 256 GPU | A100 |
| NVLink 4 | 100 GB/s | 900 GB/s（18 链路） | 72 GPU（NVL72） | H100 |
| NVLink 5 | 200 GB/s | 1.8 TB/s（18 链路） | 72-144 GPU | B200 |
| NVLink 6 | 200 GB/s | 3.6 TB/s（36 链路） | 72 GPU | Rubin |
注：NVLink 1-3 代带宽为双向口径（NVIDIA 早期宣传），NVLink 4 起统一为单向口径。
N² 连接：NVSwitch 交叉开关
72 GPU 全互联需要 2556 对连接。NVIDIA 的答案是 NVSwitch：GPU 不直连，通过交换机做全互联。每 GPU 18 条 NVLink 链路连到交换机，交换机内部 XBAR（交叉开关）实现任意对任意。
NVL72 的数学：72 GPU × 18 链路 = 1296 端口 = 18 颗 NVSwitch（单芯片 72 端口）× 72 端口。无冗余、无瓶颈，72 个端口正好匹配 72 张 GPU。物理实现：18 个计算托架 + 9 个交换托架 + 5000 根同轴铜缆，装进一个机架。
这个数学的每一步约束都来自物理现实：单颗 NVSwitch 只有 72 端口，每 GPU 只有 18 条链路。72 不是性能最优解，是"单柜可交付"的工程最优解。
尾延迟：移除一切不确定性
NVLink 做了一个激进选择：移除端到端重试和自适应路由。这两个功能在以太网/InfiniBand 中是标配，但在 NVLink 中被视为敌人，它们引入不可预测的延迟。
内存语义的前提是"Load 指令必须在可预期的时间内返回"。如果重传导致某个 Flit 延迟翻倍，整条流水线就会停顿。移除不确定性，换来 100-200ns 的可预期延迟。
物理地址直通是同一哲学的延伸：不走虚拟地址，不做地址转换，GPU 的 LSU 直接用物理地址访问远端 HBM。每一个环节都把不可预测性拿掉。
小消息：Flit + SHARP 在网归约
128-bit Flit 格式把头开销压到最低（94.12% 有效载荷）。更关键的是 SHARP：每个 NVLink 交换机内置 SHARP 引擎，AllReduce 在交换机内完成归约，不需要 GPU 算力参与通信归约。
在 TP 场景下，这意味着一步 400 次 AllReduce 的通信全部由交换机硬件消化，GPU 算力 100% 用于计算。NCCL 自动检测并启用 SHARP，十年的软件栈积累在这里发挥作用：拓扑感知、PXN 路由优化、SHARP 利用、生产环境验证。
一致性：场景区分
NVIDIA 的选择是：GPU-GPU 域用弱一致（软件 fence/atomic 同步），CPU-GPU 用硬件一致（NVLink-C2C 的 SCF 架构）。
为什么 GPU 域不做硬件一致性？因为 AI 工作负载的访问模式是批量、规则、可预测的，AllReduce、MoE 路由、权重广播，NCCL 的流式传输 + fence 就够了。CPU-GPU 协同则是不可预测的指针追逐、稀疏访问，需要硬件一致性保证"读到的一定是最新的"。
NVLink-C2C 是另一套设计：单端并行信号（9 数据 + 1 时钟，像 DDR 而非高速串行），从 die-to-die 互联拉出封装。功耗 1.3 pJ/bit，是 PCIe 的 1/5。Grace Hopper 超级芯片用 C2C 连接 CPU 和 GPU，共享一致内存，软件无需手动同步。
故障域：热插拔与部分降级
NVLink 6 交换机引入了三项可用性设计：控制平面高可靠性（控制平面故障不中断数据平面）、使用部分机架资源持续运行（部分 GPU 故障时降级而非停机）、交换托盘热插拔（>500 次插拔寿命）。72 颗 NVSwitch 中 1 颗故障，受影响的 GPU 只是部分链路断开，训练降速不中断。
功耗：C2C 的每 bit 能效
NVLink-C2C 的 1.3 pJ/bit 是所有方案中最低的（单端并行信号设计带来的先天优势）。但 NVL72 整机架 120-140kW 的功耗仍然需要液冷。下一代 Feynman 平台计划在交换托盘直接搭载 CPO（共封装光学）芯片，把铜缆在 224G+ 速率下的距离限制用光互连解决。
代价：封闭
NVIDIA 方案的代价是封闭。NVLink 是专有协议，NVSwitch 是专有芯片，NVSHMEM 和 NCCL 深度绑定 NVIDIA 硬件。性能最优，但厂商锁定最深。
NVLink Fusion 试图缓解这个问题，授权第三方芯片集成 NVLink IP。但"半开放"的实质是：硬件协议层开放了（PHY、链路、传输、一致性、原子），软件层仍然受控（链路启动、NVSwitch 许可、平台必须包含至少一个 NVIDIA 产品）。客户使用第三方 NVLink 设计需要 NVIDIA 批准。
第五章：开放路线的出发点
共同前提：NVIDIA 税
所有开放路线的出发点都是同一个：不想被 NVIDIA 锁定。
NVIDIA 在 AI 加速器市场占据约 80-95% 份额。客户面对的是：高昂的溢价（GPU + NVSwitch + InfiniBand + 软件许可全栈收费）、交付周期排到半年以外、功能升级被单一供应商的节奏绑架。
但打破垄断需要的不是意愿，是技术替代方案。Scale-Up 互联就是那个技术替代方案的核心组件，如果你能定义一种开放的高速互联协议，让任何厂商的 GPU/加速器都能插上去用，就动摇了 NVIDIA 的基础设施锁定。
AMD：从替补到挑战者
AMD 长期居于 AI 加速器的替补角色。英伟达交付排不上时客户才考虑 AMD 的报价。2026 年 7 月，AMD 与 Anthropic 签署了一项总额数百亿美元的合作协议：Anthropic 采购最多 2GW 的 AMD Instinct MI450 芯片，2027 上半年开始交付，AMD 向 Anthropic 投资最多 50 亿美元。这是 AMD 首次直接投资一家 AI 公司。
这笔交易的意义不止采购：Anthropic 开始系统性地构建一条独立于 NVIDIA 的算力供应链。AMD 必须向 Anthropic 证明 MI450 可以承担训练任务，而不只是推理。这是 AI 芯片市场最难逾越的壁垒。
AMD 的 Scale-Up 武器是 Infinity Fabric。五迭代演进，从 CPU 核心间连接发展到跨节点、跨机架统一调度 CPU/GPU/加速器。MI455X 内部，两个 FCD（缓存与互连 die）通过中央 Infinity Fabric 连接，协调缓存一致性，提供系统级原子操作。
但 AMD 没有把 Infinity Fabric 变成另一个封闭标准。相反，它推动了 UALink 联盟。
UALink：开放统一战线
UALink 联盟由 9 家创始董事会成员发起：AMD、Astera Labs、AWS、Cisco、Google、HPE、Intel、Meta、Microsoft。后来阿里云、苹果、新思科技入选董事会，成员超过 100 家，字节跳动、腾讯、中兴、华三、ARM 也相继加盟。
UALink 1.0 定义了完整的四层协议栈：UPLI（协议层接口，提供内存语义总线接口）、TL（事务层，64B TL FLIT + 信用流控）、DL（数据层，640B DL FLIT + LLR 链路层重传）、PL（物理层，基于以太网 802.3dj）。每通道 200 Gbps，单端口最高 800G，支持 1024 个加速器。UALinkSec 硬件加密 + TEE（SEV/TDX）。
UALink 2.0（2026-04 发布）新增四项规范：Common 2.0 加入 In-Network Compute（ReadReduce/WriteMulticast/Broadcast/Reduce/AllReduce），DL/PL 2.0 独立拆分并新增链路弹性与链路折叠，Manageability 1.0 引入集中管理（gNMI/YANG/SAI/Redfish），Chiplet 1.0 兼容 UCIe 3.0。
UALink 官方路线图明确把内存一致性列为未来版本的功能，这意味着 1.0/2.0 是软件一致性。
AMD 的双轨策略由此清晰：自家 Infinity Fabric 提供硬件缓存一致性（卖 MI 系列芯片的竞争力），UALink 规范提供软件一致性（跨厂商开放的妥协）。跟 NVIDIA 的镜像关系：都把硬件一致性留在自家生态（C2C / Infinity Fabric），把软件一致性推向开放标准（NVSwitch 域弱一致 / UALink）。
Broadcom：卖交换芯片的逻辑
Broadcom 不做 GPU，做交换芯片。它的 Scale-Up 方案叫 SUE（Scale-Up Ethernet），已被 OCP 的 ESUN 工作组确立为推荐传输协议。
SUE 的策略跟 UALink 不同：它只用以太网物理层，上层完全不同于传统以太网，两层半协议栈，不含 TCP/IP/UDP。点对点连接，借鉴 NVLink 传输逻辑。名字叫 Ethernet，但更像一个跑在以太网 PHY 上的专有总线协议。
硬件基础是 Tomahawk Ultra：51.2Tbps 总带宽，在 64B 小包场景下仍然全速吞吐，延迟 <250ns。报头从 46B 精简到 10B（78% 削减）。LLR + FEC 链路层重传、CBFC 信用流控、INC 在网集合计算。
Broadcom 做交换芯片的逻辑是：最大化以太网生态的复用面。SUE 复用标准以太网的 SerDes、MAC、交换芯片和运维工具链，但把协议栈削到最薄，让客户不需要学一套全新的协议就能用上 Scale-Up 能力。做 UALink 交换机的公司多有 PCIe Switch 技术背景，这不是巧合。
字节跳动：自用优化的双语义
字节跳动 2026 年的资本支出原定 1600 亿元人民币（后上调至约 2000 亿），其中约 850 亿直接投向 AI 芯片采购。训练和推理的芯片供应链已经完全拆分：大规模训练用华为昇腾和寒武纪，线上推理引入天数智芯等专用推理 GPU。
字节的 Scale-Up 方案叫 EthLink，与北京大学联合设计，基于以太网。它的独特之处是双语义：同时支持 Load/Store 和 RDMA。
上层应用根据场景灵活选择：延迟敏感的 TP 同步用 Load/Store（GPU 的 LSU 直接发起 Memory Read/Write），带宽敏感的大块数据搬运用 RDMA（SM 发起、RDMA Engine 执行）。协议栈分两层：Scale-Up 语义层（GPU 操作 + 事务层，定义 Memory Read/Write/Atomic/Message）和 Scale-Up 网络层（LLR + CBFC + 精简报头）。
字节的洞察是：不是所有流量都需要内存语义。把两种语义并存，让编程模型按负载特征选择，这是 EthLink 对 UALink 和 SUE 的差异化贡献。字节后来加入了 UALink 联盟，EthLink 的部分思想被吸收。
华为：全栈自研的自主可控
华为的处境与其他厂商不同：它同时面对技术封锁和供应链限制，自主可控不是策略选择而是生存需要。
华为的 Scale-Up 方案叫灵衢（UnifiedBus / UB），全栈自研。物理层支持两种模式：Mode-1 自定义速率（可直接跑满 160G 而不受标准 112G/224G 限制），Mode-2 兼容标准以太电气规范。协议栈从物理层到功能层全部自研，组合了以太网、链路聚合、IPv4/IPv6、MCTP、SPDM、SM4 加密等既有技术。
昇腾 950 超节点（Atlas 950 SuperPoD）在 WAIC 2026 首次真机展示：1024 卡（满配扩展至 8192 卡的 Atlas SuperPoD）、256TB 全局统一内存编址、3µs RTT、2TB/s 互联带宽。Atlas 950 SuperCluster 可扩展至 50 万卡。
华为已商用昇腾 384 超节点超过 750 套，覆盖互联网、运营商、金融、教育等行业。CANN 异构计算架构已全面开源，超过 1244 万行代码，月活开发者突破 3500 人（华为官方数据）。梁文锋（DeepSeek 创始人）公开评价：华为 950 超节点在任务层面可以平替 GB200 NVL72，时延表现一致，代价是 4 张华为卡的算力约相当于 1 张英伟达卡，芯片迭代节奏落后约两年。

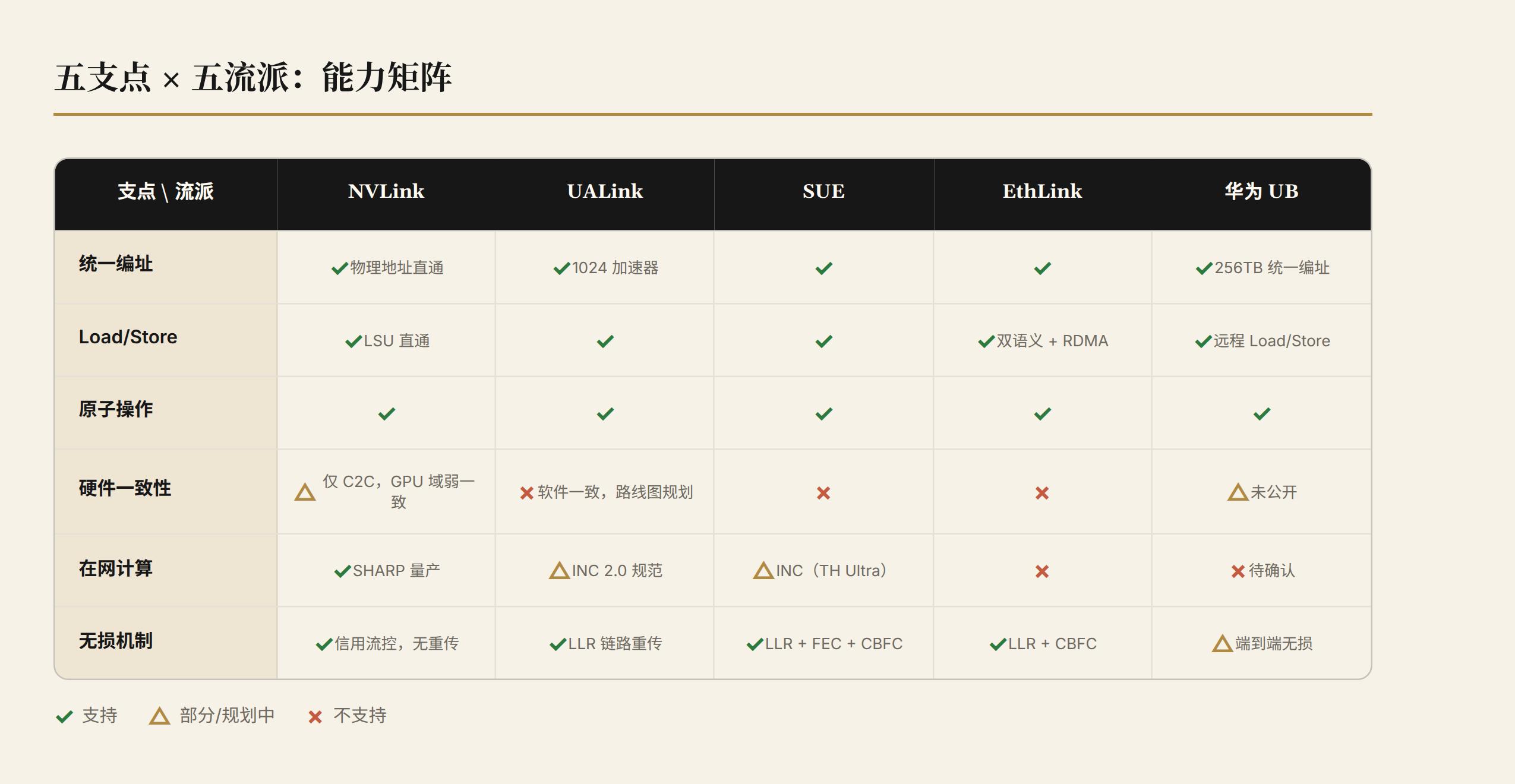

第六章：为什么形成了多种方案
前一章展示了五家厂商的不同选择。但真正的问题是：为什么没有统一标准？
分歧一：物理层
NVIDIA 选择专有 PAM4 SerDes（从 20G 到 224G+），所有其他厂商选择以太网 PHY。这不是技术偏好，是生态位的差异。NVIDIA 需要极致性能来支撑封闭生态的溢价；其他厂商需要复用以太网供应链来降低成本和进入门槛。
以太网的摩尔定律（18 个月单芯片带宽翻倍）、成熟的 SerDes/光模块/连接器产业链、全球部署的运维工具链，这些是专有方案无法抗拒的引力。UALink 最新版物理层已从 PCIe 切换到以太网，SUE/EthLink/ETH-X/ETH+ 全部基于以太网。
分歧二：一致性
硬件一致性提供零成本同步保证，但只存在于 NVIDIA C2C 和 AMD Infinity Fabric。UALink 1.0/2.0 选择软件一致性，路线图规划在未来版本加入。
为什么 UALink 不做硬件一致性？因为跨厂商硬件一致性需要统一的 coherence 协议，而 AMD/Broadcom/Intel/Google 的芯片 cache 模型各异。一致性协议是微架构的核心机密，开放它等于开放芯片设计细节。把硬件一致性留给自家、把软件一致性推向开放标准，是 NVIDIA 和 AMD 共同的商业逻辑。
分歧三：协议栈厚度
UALink 四层最完整（UPLI/TL/DL/PL），因为跨厂商兼容需要把每层接口都标准化，让不同芯片的 cache 模型和事务语义能在统一框架下互操作。SUE 两层半最薄，因为它只面向 Tomahawk Ultra 一种交换芯片，不需要跨厂商，所以能把协议栈砍到最精简。EthLink 双语义最灵活，按需选择 Load/Store 或 RDMA。华为 UB 全栈自研，因为不依赖任何外部标准。
厚度决定兼容性和性能的平衡：协议栈越厚，跨厂商兼容性越好，但延迟开销越大；越薄，性能越极致，但越接近专有方案。UALink 选了兼容性，SUE 选了性能，EthLink 选了灵活性。
分歧四：无损机制
NVLink 移除了端到端重试（追求确定性延迟）。UALink/SUE/EthLink 保留 LLR 链路层重传，因为它们复用以太网 PHY，物理层可靠性不如专有设计，必须靠链路层重传兜底。这是"以太网物理层"路线的必要代价：你享受了供应链成熟的好处，就要接受链路层多一层重传的开销。
本质：商业逻辑驱动技术分歧
四种分歧的背后是一条规律：芯片厂商的商业位置决定技术选择。NVIDIA 靠垂直整合卖溢价，选封闭专有。AMD 靠标准联盟打破垄断，选开放 + 自家双轨。Broadcom 靠卖交换芯片赚钱，选最薄栈最大化客户面。字节靠自用优化降低成本，选双语义。华为靠全栈自主应对封锁，选全栈自研。
技术分歧不是"谁的技术更好"，是"谁的商业模型需要什么技术"。
第七章：进展与架构师决策
各家走到哪了
NVIDIA：NVLink 6 随 Rubin 平台量产，Vera Rubin NVL72 进入大规模制造。NVLink Fusion 的合作伙伴（MediaTek、Marvell、Alchip、Astera Labs、Synopsys、Cadence）已有授权，Intel 和三星加入。但 Fusion 的"半开放"实质没有变：平台必须包含至少一个 NVIDIA 产品，第三方设计需要 NVIDIA 批准。这意味着 NVLink 的封闭生态在 2026-2027 年仍不可替代，Fusion 的半开放是防守姿态而非主动选择。
UALink：1.0 规范的交换机和加速器预期 2026 底至 2027 初上市。Marvell 展示了 576 Lane UALink Switch（<800W）。AMD MI450 GPU 将采用 UALink 互连，每 GPU 72 Lane @200G。2.0 规范对应产品预计 2027 底至 2028 早。3.0 规范预期 2027 公布。这意味着 2027 年将出现第一批非 NVIDIA 的 Scale-Up 互联集群，开放生态从规范走向产品。
华为：昇腾 384 超节点已商用 750+ 套。Atlas 950 SuperPoD（1024 卡）计划 2026 Q4 上市。中科曙光 10 万卡超集群已在郑州投用。这是目前全球范围内规模最大的非 NVIDIA AI 算力部署之一，证明国产 Scale-Up 路线已经走过验证阶段，进入大规模商用
字节：EthLink 已加入 UALink 联盟，技术贡献被吸收。字节同时在推进训推双供应链（训练用昇腾/寒武纪，推理用天数智芯等）。这意味着中国最大的 AI 算力买家正在系统性地降低对单一供应商的依赖。

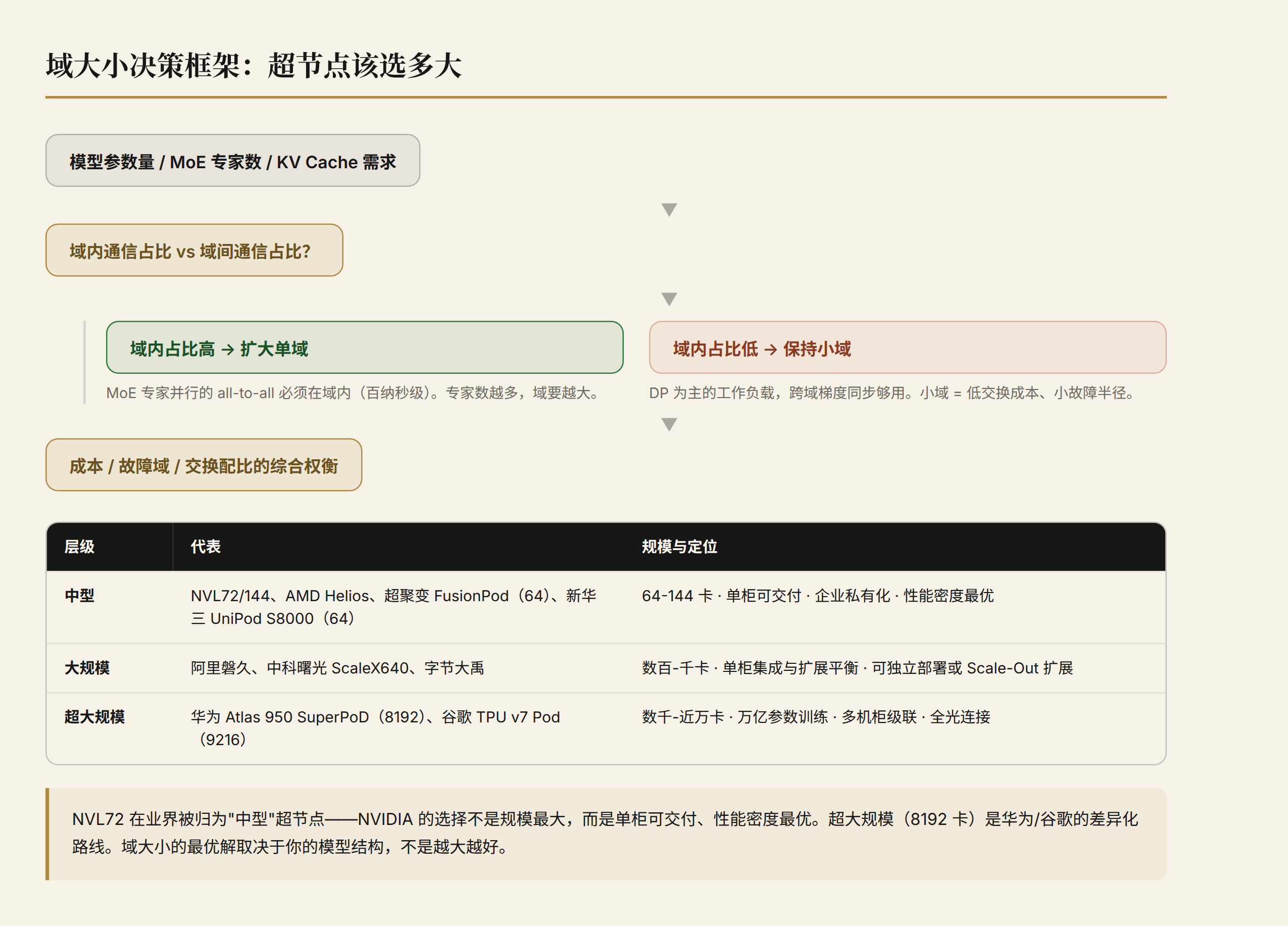

域大小怎么定
架构师面对的第一个决策是域规模。这不是越大越好，域太小，TP/EP 被迫跨域，通信回到微秒级；域太大，交换层数增加、成本爆炸（NVL72 的交换配比是 1:2，每 2 卡配 1 颗交换芯片），故障域过大。
MoE 是域大小的第一驱动：专家并行要求 token 路由的 all-to-all 在域内完成（百纳秒级），专家数决定域的最小规模。
业界三层分级：
| 层级 | 代表 | 规模 | 定位 |
|---|---|---|---|
| 中型 | NVL72/144、AMD Helios 72/144、超聚变（64）、新华三（64） | 64-144 卡 | 单柜交付，性能密度最优 |
| 大规模 | 阿里磐久、中科曙光 ScaleX640、字节大禹 | 数百-千卡 | 集成与扩展平衡 |
| 超大规模 | 华为 Atlas 950 SuperPoD（8192）、谷歌 TPU v7 Pod（9216） | 数千-近万卡 | 万亿参数训练 |
NVL72 在业界被归为"中型"，NVIDIA 的选择不是规模最大，而是单柜可交付、性能密度最优。
TCO 的现实
梁文锋的平替评价给出了一个黄金参考点：华为 950 超节点可以平替 GB200 NVL72，任务层面和时延一致，但需要用 4 倍的卡数换 1 倍的算力，芯片迭代落后两年。
架构师的解读：系统级能力（超节点互联 + 软件栈）追上来了，但单芯片代差仍在。算力密度敏感场景选 NVIDIA，供应链安全或成本敏感选华为，但要用 4 倍卡数和更多功耗去换。
Scale-Up 的成本大头正在从"光模块"（Scale-Out 时代）转移到"交换芯片 + 铜缆/连接器 + 液冷"。戴尔预测 2028 年 Scale-up 端口需求将是 Scale-out 的 2 倍以上。LightCounting 测算 2027 年 Scale-up 交换市场达到 $140 亿。
判断
以太网物理层 + 内存语义 = 最大公约数。 NVLink 之外所有流派都建立在以太网 PHY 上。这不是巧合，是以太网供应链成熟度和摩尔定律的引力。
软件一致性够用到什么时候。 AI 工作负载"写一次读多次"的访问模式让软件一致性暂时够用。但两个趋势可能在 2-3 年内改变判断：agentic 工作负载的细粒度协作、MoE 规模化后专家间的频繁读写。届时硬件一致性的价值会从加分项变成必需项。
NVIDIA 的护城河不是 NVLink，是完整栈。 SHARP 在网计算 + NVSHMEM 编程模型 + NCCL 十年优化。协议层已有多家追赶，但十年通信库积累（拓扑感知、PXN 路由优化、SHARP 利用、生产环境验证）无法在短期内复制。
中国路线的双轨已经清晰：华为全栈自研（对齐 NVIDIA 的垂直整合），以太网开放路线加入 UALink 联盟（对齐 AMD 的开放标准）。UALink 1.0 产品 2026 底上市、3.0 硬件 2028+ 追平，开放生态每代落后 NVIDIA 一代以上，但追赶是持续的。
结语
内存语义是门票，五家流派都有了。完整栈是胜负手，只有 NVIDIA 有。
但门票会越来越便宜：以太网物理层的摩尔定律、UALink 的开放生态、中国厂商的追赶，都在降低进入门槛。当内存语义变成公共底座，竞争会从协议层转移到应用层。训练框架、编程模型、工具链。
**谁能把数据中心变成一台计算机，谁就拥有 AI 时代的地基。**这句话现在还属于 NVIDIA。但地基正在松动。
声明：本文基于 NVIDIA/AMD/Broadcom/华为/字节跳动公开资料、UALink 联盟规范、Marvell/中兴/新华三技术分析、SGLang 技术文档、行业研究报告，以及已发布的 locsic.com AI 网络系列文章交叉验证后撰写。不构成投资建议。文中数据截至 2026 年 7 月 31 日。
