当模型权重变成硅片的一部分，推理不再需要搬运数据——计算本身就是导线。
引言
2026 年 8 月 4 日（美东时间），AMD 宣布收购多伦多 AI 推理芯片初创公司 Taalas。交易金额未披露。Taalas 累计融资 2.19 亿美元，团队 24 人，花了 3000 万美元就把一颗 815mm²、530 亿晶体管的芯片从设计做到流片到上线 API。
这笔交易发生在英伟达以约 200 亿美元收购 Groq 推理资产七个月之后。两大 GPU 巨头相继押注推理专用硅片，信号很明确：AI 芯片的竞争正在从"谁的 GPU 更强"变成"谁的推理栈更高效"。
但 Taalas 的技术路线与 Groq、Cerebras、甚至主流 GPU 有着根本性差异。理解这个差异，才能判断 AMD 买到的到底是什么。
一、Taalas 的技术路线：把模型刻进硅片
1.1 核心概念：Hardcore Model
Taalas 的技术哲学可以用 CEO Ljubisa Bajic 的一句话概括：
"The model is The Computer."
Bajic 不是第一次做 AI 芯片。他 2016 年创立了 Tenstorrent（估值 32 亿美元），走的是通用 AI 芯片路线。2023 年他离开 Tenstorrent 创立 Taalas，选择了完全相反的方向——极致专用化。这个反差本身就值得玩味：一个试过通用方案的人，最终认定专用化才是推理的终局。
传统 AI 推理的工作方式是：模型权重存在 HBM 里，每次计算时通过高速总线搬运到计算核心，算完再搬回去。这就是经典的冯·诺依曼架构——存储与计算分离。当模型参数量达到数百亿时，数据搬运本身就成了瓶颈。在 LLM 推理场景中，现代 GPU 大量能耗和芯片面积花在了搬运数据上，而非计算（具体比例因架构和工作负载而异，业界估计在 60-90%+ 区间）。
Taalas 的做法是彻底消除这个搬运过程：通过掩膜 ROM 工艺，将模型权重直接蚀刻进芯片的金属互连层。权重不再是"被读取的数据"，而是"芯片的物理结构本身"。
具体实现上，每个晶体管不做数学运算，而是充当物理路由器。芯片在制造时预计算好 4-bit 量化的所有可能乘积，将结果物理编码进硅片的互连结构，晶体管只负责选通正确的预计算通道并传递给加法器。Bajic 的原话："一个晶体管可存储 4 个比特并完成相关乘法——所有操作都在一个晶体管中完成，密度高得惊人。"
结果是：存储和计算在物理层面合二为一，不再需要 HBM、不再需要先进封装、不再需要 3D 堆叠、不再需要液冷、不再需要高速 IO。
1.2 芯片架构：双区域设计
Taalas 芯片由两个功能区域构成：
- 掩膜 ROM 区（不可变）：存储蚀刻的模型权重。权重在流片时固化，运行时不可修改。换模型意味着重新流片。
- SRAM 区（可变）：存放 KV Cache 和 LoRA 微调适配器，保留有限的运行时灵活性。
这种设计意味着模型的"骨架"（权重）是硅片的一部分，而"动态状态"（上下文缓存、微调参数）仍然可变。运行时可变与不可变的边界如下：
| 维度 | 可变？ | 机制 |
|---|---|---|
| 基础权重 | 不可变 | 蚀刻在掩膜 ROM |
| 模型架构（层数/头数/维度） | 不可变 | 硬连线 |
| Context window 大小 | 可变 | SRAM 配置 |
| LoRA 微调适配器 | 可变 | SRAM 加载 |
| System prompt | 可变 | 作为输入 token |
| 模型版本升级 | 不可变 | 需重新流片 |
LoRA 支持是重要的灵活性来源——客户可以在固化模型的基础上做轻量级行为适配（语气、领域知识、安全策略），而不需要每次都重新流片。但 LoRA 改变不了模型的基础能力天花板。
1.3 HC1 规格与基准

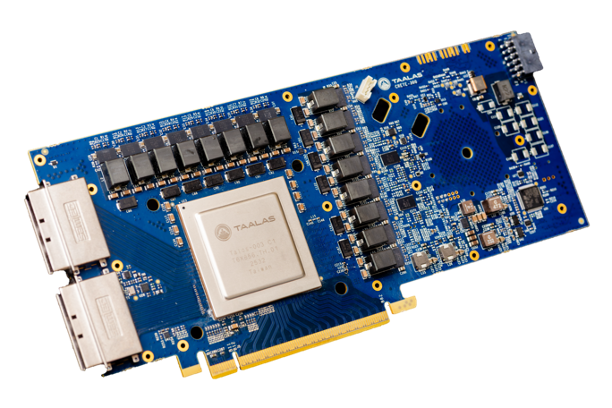

Taalas 在 2026 年 2 月发布了首款测试芯片 HC1，官方公布规格如下：
| 参数 | 数值 |
|---|---|
| 芯片面积 | 815 mm²（接近光罩尺寸极限） |
| 晶体管数量 | 530 亿（53B） |
| 工艺 | TSMC 6nm |
| 服务器功耗 | 2.5 kW/server |
| 运行模型 | Llama 3.1 8B |
| 单用户吞吐 | 17,000 tokens/sec |
| 量化精度 | 3-bit + 6-bit 混合 |
| 可配置项 | context window 大小、LoRA 微调 |

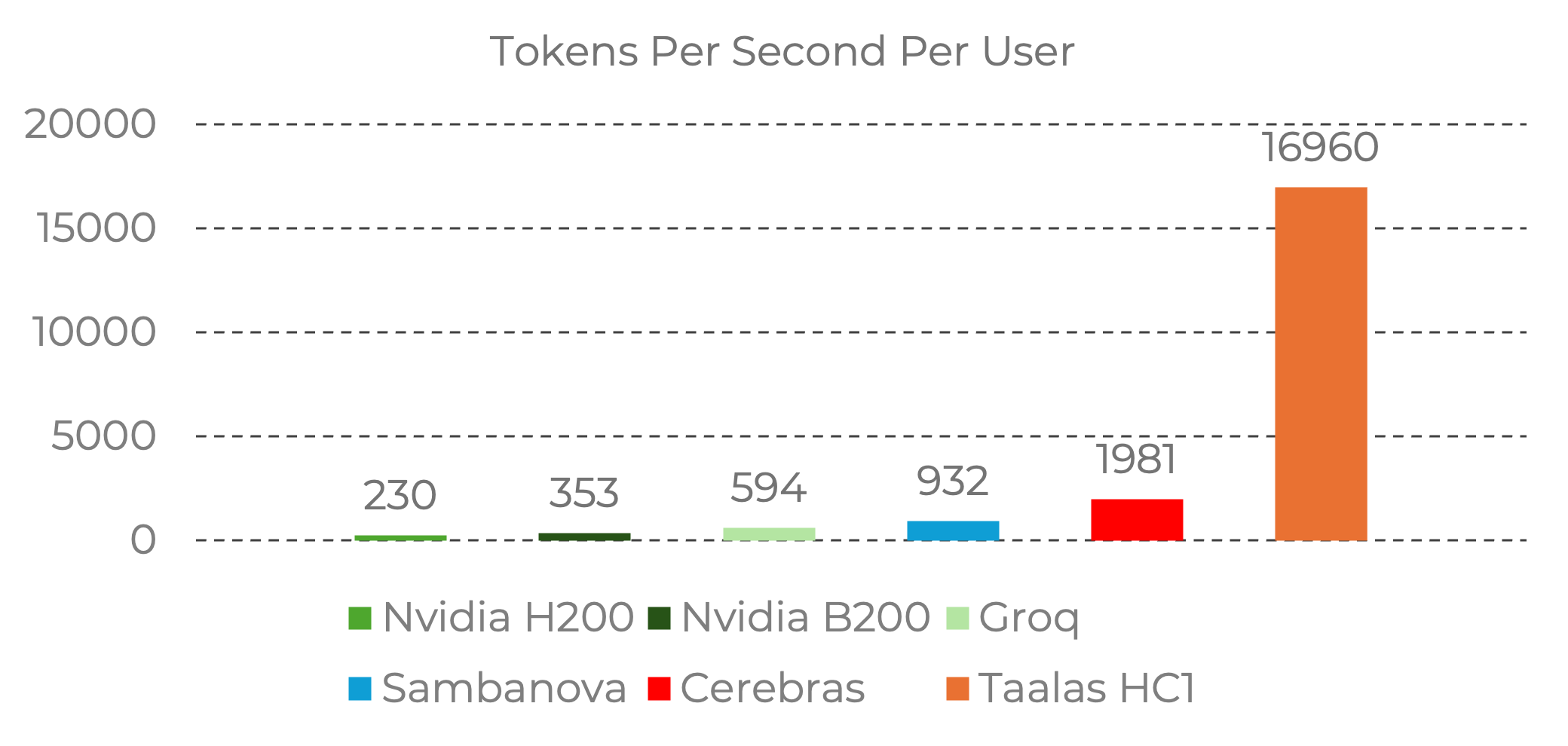

性能对比（Llama 3.1 8B，input 1k/1k）：
| 平台 | tokens/sec/user | 倍数关系 |
|---|---|---|
| Taalas HC1 | ~17,000 | 基准 |
| Cerebras | ~2,000 | HC1 ≈ 8.5× |
| Groq | ~600-800 | HC1 ≈ 20-28× |
| NVIDIA B200 | ~350 | HC1 ≈ 48× |
| NVIDIA H200 | ~200 | HC1 ≈ 85× |
注：NVIDIA 数据来自官方推理指南（H200）和 Taalas 自测（B200）；Groq/SambaNova/Cerebras 来自 Artificial Analysis 第三方平台；Taalas 数据由 Taalas labs 自测。数据取自 Taalas 发布时点，不同配置和软件版本可能差异较大。所有性能数字均为厂商自报，无独立第三方验证。
Taalas 声称 HC1 相比 GPU 方案：构建成本低 20 倍，功耗低 10 倍。
1.4 成本结构
传统的 AI 推理芯片成本由几个昂贵组件堆叠而成：HBM（占 GPU 板卡成本 40-60%）、CoWoS 先进封装、3D 堆叠、液冷基础设施、高速收发器。Taalas 通过消除这些组件，将成本结构大幅简化。
Bajic 声称将权重蚀刻进硅片的成本比训练前沿模型低 100 倍。这个数字需要放在具体场景中理解：一颗 HC1 只能跑一个模型（Llama 3.1 8B），而一颗 GPU 可以跑任意模型。成本对比的公平前提是：你只需要跑这一个模型，而且要跑足够长的时间来摊销流片成本。
Taalas 声称模型更新"只需改两层金属层"。在半导体制造中，改金属层不需要重做前端晶体管工艺，掩膜成本约完整流片的 10-20%，周期通常 4-8 周。这比从零设计快得多，但仍然是数百万美元和数周级别的投入——不是可以像软件升级那样随意操作的。
二、模型兼容性：哪些模型能刻进硅片
这是评估 Taalas 技术可行性的关键维度。Taalas 声称其 Foundry 平台可以"将任意 AI 模型转化为定制硅片"，但从物理原理和已公开信息推导，限制是明确且多维的。
2.1 架构限制
HC1 验证过的只有一种架构：标准 Transformer decoder-only。Llama 3.1 8B 是最典型的 decoder-only Transformer。
Taalas 的 Foundry 工具链如果真的足够通用，理论上可以支持其他架构——但每换一种架构就需要一颗全新的芯片设计：
| 架构 | 可行性 | 说明 |
|---|---|---|
| Transformer decoder-only | 已验证 | HC1 已跑通 |
| Encoder-decoder（T5 类） | 理论可行 | 计算图更复杂但结构固定 |
| MoE Transformer | 可行但代价大 | 所有专家必须同时物理存在于硅片上 |
| Mamba / SSM / RWKV | 需全新设计 | 计算模式不同，需另开一颗芯片 |
| 扩散模型 | 需全新设计 | 迭代去噪的计算图与自回归完全不同 |
MoE 的问题最关键。 当前 Kimi K3（896 选 16）、DeepSeek V4（384+1 选若干）等万亿参数 MoE 模型，每次推理只激活全部专家的 3-5%。在 GPU 上，未激活的专家存在 HBM 里，按需加载，稀疏激活节省了计算量。但在 Taalas 芯片上，全部专家的权重都必须物理蚀刻在硅片中——即便每次推理只用到其中一小部分。MoE 的稀疏激活优势在固化硅片中被面积成本完全抵消。一个万亿参数 MoE 模型需要的芯片数量将远多于同等参数量的 dense 模型。
反过来说，dense 模型才是 Taalas 方案的最佳场景——模型参数全部参与每次推理，硅片面积没有浪费。Llama 系列是 dense 架构，这正是 Taalas 选择它做首发的技术原因。
2.2 模型大小限制
单芯片能承载的参数量由两个物理约束决定：
- 光罩尺寸极限：TSMC 的 reticle limit 约 858mm²。HC1 已经是 815mm²，几乎到顶。单芯片无法再大。
- 量化精度：精度越低，每参数占用的晶体管越少。HC1 用 3-bit + 6-bit 混合（平均约 4 bit/参数），815mm² / 53B 晶体管承载了 8B 参数。HC2 升级到 FP4，密度会提升，目标单芯片 20B 参数。精度与密度是直接 trade-off：提高到 FP8 意味着每参数需要约两倍晶体管，可承载参数量相应减半。
扩大模型规模的唯一方式是流水线并行——把模型的不同层分配到不同芯片上，token 流过芯片 1 的 N 层，传给芯片 2 的 M 层，依此类推。50 颗 HC2（20B/颗）理论上可以拼出万亿参数 dense 模型。
但这里有一个未公开的关键规格：片间互联带宽。流水线并行要求 KV cache 和中间激活值在芯片间传递。如果互联带宽不足，就会成为吞吐瓶颈，把权重蚀刻省下来的时间浪费在芯片间通信上。Taalas 从未公布这方面的数据——这是从概念芯片走向万亿参数部署最关键的工程未知数。
三、产品路线图
根据 Taalas 官方信息，产品节奏如下：
| 时间节点 | 产品 | 说明 |
|---|---|---|
| 2026 年 2 月 | HC1 + Llama 3.1 8B | 概念验证，已上线 chatbot（chatjimmy.ai）和推理 API |
| 2026 年春季 | HC1 + 中型推理 LLM | 第二个模型，仍在第一代硅片平台上 |
| 2026 年冬季 | HC2 + 前沿 LLM | 第二代硅片，采用标准 FP4 浮点格式，更高密度 |
关键升级点：HC1 使用自定义 3-bit + 6-bit 混合精度，Bajic 坦承"有一些质量退化"；HC2 升级到标准 4-bit 浮点格式（FP4），对齐业界主流量化标准，有望解决精度问题。
HC1 选择 Llama 3.1 8B 作为首发模型，并非因为它是当时最强模型，而是因为其体积小、开源可用，"可以用最少的物流努力完成硬件化"。这明确说明 HC1 的定位是技术验证——证明模型可以刻进硅片并且跑得飞快。
Taalas 同时提供了在线体验（chatjimmy.ai）和推理 API 服务，让开发者直接感受 17K tokens/sec 的延迟特征。这种"先让开发者用起来"的策略，暗示 Taalas 希望在芯片量产之前就培育应用生态。
四、技术哲学：三条原则
Bajic 在官方文章中阐述了 Taalas 的三条设计原则：
原则一：完全专业化
"AI 推理是人类面临的最关键的计算工作负载，也是最能从专业化中获益的工作负载。"
每个模型都应该有自己的最优硅片。这与比特币挖矿的历史路径一致：算法固定后，ASIC 将 GPU 彻底逐出。Taalas 押注的是 AI 推理也将迎来同样的"ASIC 时刻"。
原则二：存算一体
"通过在单一芯片上以 DRAM 级密度统一存储和计算，我们的架构远远超越了此前可能达到的水平。"
掩膜 ROM 的存储密度达到 DRAM 级别，但不需要刷新、不需要 HBM 堆叠、不需要高速 IO 接口。权重不需要搬运，因为它们就是导线本身。
原则三：激进简化
"结果是一个不依赖困难或外来技术的系统：没有 HBM，没有先进封装，没有 3D 堆叠，没有液冷，没有高速 IO。"
工程简化带来了总系统成本的数量级下降。Taalas 的芯片可以用成熟制程（6nm）制造，在标准风冷条件下运行，完全避开当前 AI 芯片供应链最拥堵的环节——HBM 产能、CoWoS 封装、液冷基础设施。这不仅是成本优势，更是供应链韧性优势。
五、AMD 的整合策略推演
AMD 官方新闻稿的措辞值得逐句分析：
"Taalas' technology will complement AMD's full-stack AI platform, including AMD Helios rackscale solutions, AMD Instinct GPUs, AMD EPYC CPUs, AMD ROCm software."
关键词是 complement（互补）而非 replace（替代）。AMD 没有打算用 Taalas 替换 Instinct GPU，而是在 Helios 机架中加入一种全新的加速器类型。
5.1 PD 分离架构：已经有两匹马
PD 分离（Prefill-Decode Disaggregation）是当前推理优化的重要趋势：Prefill 阶段一次性并行处理输入序列，是计算密集型；Decode 阶段逐 token 自回归生成，是内存带宽密集型。vLLM、TensorRT-LLM、SGLang 等主流推理框架都已原生支持。
AMD 在这个方向上已经有一个公开的合作伙伴：2026 年 7 月 22 日，AMD 在 Advancing AI 2026 大会上宣布与 Cerebras 建立推理合作——Helios 机架做 Prefill，Cerebras WSE 做 Decode。Cerebras 用片上 SRAM 存权重，decode 速度快于 HBM 方案，且仍然可以切换模型。
Taalas 的角色需要在 Cerebras 合作已经存在的背景下来理解。两者并非简单替代关系，而是面向不同场景的分层：
| 维度 | Cerebras WSE | Taalas MSIC |
|---|---|---|
| 权重存储 | 片上 SRAM（可重加载） | 掩膜 ROM（固化） |
| 模型切换 | 支持 | 不支持 |
| 单模型效率 | 高 | 极高 |
| 适用场景 | 需要灵活切换模型 | 超大规模固化部署 |
| 供应链 | 晶圆级芯片（制造难度高） | 标准制程（制造简单） |
可能的定位：Cerebras 面向需要中高频切换模型的场景（如 CSP 多租户推理服务），Taalas 面向单一模型超大规模固化部署（如 Meta 的 Llama 推理基础设施）。AMD 同时押注两条路线，覆盖更宽的客户谱系。
5.2 Tick-Tock 部署模式
另一种可能的部署模式：客户先在 Instinct GPU 上部署和验证模型，确认效果后再将模型交给 Taalas 做固化版本流片。GPU 负责"灵活验证"，Taalas 负责"高效量产"。
这个模式降低了客户对"模型固化"的恐惧。你不是在赌一颗芯片能不能跑你的模型，而是先在通用 GPU 上跑通，再决定是否投资定制硅片。Taalas 声称从收到模型到完成硬件化只需两个月，这使得 tick-tock 的节奏在商业上变得可行。
5.3 机架级差异化
AMD 从 2024 年开始的收购拼图正在闭合：
| 收购 | 时间 | 金额 | 战略作用 |
|---|---|---|---|
| Silo AI | 2024.08 | $665M | 模型开发与适配 |
| ZT Systems | 2024.08 | $4.9B | 机架级系统集成能力 |
| MK1 | 2025.11 | 未披露 | 推理软件栈 |
| Taalas | 2026.08 | 未披露 | 推理专用硅片 |
两年时间，四笔收购，从模型适配到机架集成到推理软件到专用硅片，AMD 拼出了一整套异构推理栈。
英伟达的策略是 GPU + NVLink + InfiniBand 构建全栈锁定。AMD 的策略是 EPYC CPU + Instinct GPU + Cerebras WSE + Taalas 加速器 + ROCm 软件，在 Helios 机架内提供异构推理方案。
苏姿丰在 2026 年 7 月的 Advancing AI 大会上说："我十分坚信，芯片领域不存在一套方案适配所有场景。"这句话正在成为 AMD 的产品哲学。
六、关键风险
6.1 模型固化与迭代速度的矛盾
Taalas 最大的限制是：模型权重固化在硅片中，更换模型需要重新流片。即便改金属层是数周和百万美元级的工作（见 §1.4），仍然意味着每次模型升级都有明确的时间和资金门槛。
适用前提很明确：模型必须足够稳定。更具体地说，Taalas 方案天然筛选了适用模型——大规模 dense Transformer 最适合；MoE 模型因全部专家必须物理存在于硅片上，稀疏激活的面积效率优势消失（见 §2.1），代价显著放大。
如果前沿模型的架构每隔几个月就发生根本性变化（从 Transformer 到 Mamba/SSM，从 dense 到 MoE），那么固化到硅片的速度永远追不上模型演进的速度。
6.2 量化精度的天花板
HC1 使用 3-bit + 6-bit 混合精度，Bajic 坦承存在"质量退化"。HC2 升级到标准 FP4 会改善这个问题，但 4-bit 在复杂推理、长链思考、代码生成等场景下是否足够，业界尚无定论。
Google、NVIDIA 和 AMD 自己的 GPU 推理都在向 FP4 标准化，但主流生产环境仍然以 FP8/INT8 为精度底线。如果某些工作负载确实需要 FP8 以上精度，Taalas 方案就会在这些场景下失去竞争力——而提高精度意味着每参数需要更多晶体管，单芯片可承载的参数量随之下降。
6.3 规模化的工程挑战
24 人团队花 3000 万美元做出 HC1 概念芯片是一个了不起的成就，但从概念芯片到量产产品之间还有巨大的工程距离：
- HC1 只跑了 Llama 3.1 8B（80 亿参数），而当前前沿模型普遍在千亿到万亿参数级别
- 多芯片流水线并行的互联方案未公布——这是从概念走向万亿参数部署最关键的工程未知数（见 §2.2）
- batch size 支持能力未知——17K tokens/sec 是单用户数据，多用户并发吞吐未公布
- 没有第三方独立基准验证
6.4 客户画像的限制
Taalas 方案天然筛选了客户群体：
- 适合：大模型公司的旗舰 dense 模型固化版本、CSP 的高频标准化 API 调用、国家级 AI 基础设施
- 不适合：需要频繁切换模型的服务商、研究机构、多租户模型平台、使用 MoE 架构的模型服务
市场天花板取决于"有多少客户愿意为单一 dense 模型的极致推理效率买单"。
七、竞争格局
7.1 推理专用芯片的谱系
当前推理加速器可以按"灵活性 vs 效率"排列：
| 方案 | 灵活性 | 效率 | 权重存储 | 代表 |
|---|---|---|---|---|
| 通用 GPU | 最高 | 最低 | HBM | NVIDIA H100/B200 |
| 数据流架构 | 中等 | 中高 | SRAM | Groq LPU、Cerebras WSE |
| 可编程 ASIC | 低 | 高 | HBM/DRAM | Google TPU |
| 模型固化 ASIC | 最低 | 最高 | 掩膜 ROM | Taalas MSIC |
Groq 和 Cerebras 在 SRAM 中存权重，速度远超 GPU 的 HBM 方案，但仍然需要片上数据搬运。Taalas 把权重物理蚀刻进硅片，从根本上消除了搬运——理论效率上限更高，但每颗芯片只能跑一个模型。
值得注意的是，Groq 和 Cerebras 现在分别被英伟达和 AMD 纳入各自的推理产品线。推理芯片的竞争正在从"创业公司 vs GPU 巨头"变成"英伟达生态 vs AMD 生态"的阵营对垒。
7.2 英伟达 vs AMD 的推理战略差异
英伟达收购 Groq（约 200 亿美元，结构为非独家技术授权 + 团队吸收）获得的是数据流架构能力——Groq 芯片仍然可以跑不同模型，只需要重新加载权重。AMD 一边与 Cerebras 合作获得 SRAM-based 高效 decode 能力，一边收购 Taalas 获得模型固化能力——每颗芯片只能跑一个模型，但效率高一个数量级。
三条路线反映了不同的判断：
- 英伟达认为客户需要"足够灵活的高效推理" → Groq 路线，覆盖面最广
- AMD-Cerebras 认为客户需要"可切换模型的高效 decode" → SRAM 路线，中间地带
- AMD-Taalas 认为部分客户需要"不灵活但极致高效的推理" → 固化路线，极端场景
三者不互斥。如果模型确实走向收敛，Taalas 方案会在大规模固化部署场景中形成独特竞争力。如果模型持续快速迭代，灵活方案更安全。
八、判断
8.1 短期（12-18 个月）
Taalas 技术不太可能直接出货作为独立产品。更可能的方向是：
- AMD 将 Taalas 技术作为 Helios 机架内的 decode 加速选配模块，与 Cerebras 方案并行提供
- 优先支持 ROCm 软件栈的适配，让 Taalas 芯片能被推理框架调度
- HC2 的量产时间表（官方说冬季）可能因为收购整合而调整
- 首批合作客户可能是已经有 Helios 部署经验的 Tier-1 客户
8.2 中期（2-3 年）
如果 HC2 能兑现"FP4 + 更高密度"的承诺，AMD 可以向市场提供一种全新的采购选项：半定制推理机架。客户选定模型，AMD + Taalas 负责把模型刻进芯片，集成到 Helios 机架中，以远低于纯 GPU 方案的 TCO 提供推理服务。
这个商业模式类似 Google 的 TPU——为特定模型定制芯片——但面向外部客户。关键前提是目标模型必须是 dense 架构且足够稳定。如果 MoE 成为前沿模型的主流架构（目前 Kimi K3、DeepSeek V4 已经在走这条路），Taalas 方案的吸引力会打折扣——除非 Taalas 找到在固化硅片上高效支持 MoE 稀疏激活的方法。
8.3 更深的信号
这笔收购反映的核心趋势是：AI 芯片产业正在分化为训练和推理两个独立的技术栈。
训练市场：GPU 仍然是唯一选择，因为训练需要不断更新权重。英伟达的 CUDA 生态护城河在这一侧几乎不可逾越。
推理市场：正在出现多种技术路线并行竞争的格局——GPU（通用）、数据流 LPU（半专用）、TPU（可编程 ASIC）、MSIC（模型固化）。每种方案在不同的延迟、成本、灵活性三角中找到自己的位置。
AMD 买 Taalas 买的不是一颗芯片，而是一种全新的推理范式。这种范式是否成立，最终取决于两个判断：
- 前沿模型会不会在某个时间点足够稳定，以至于固化到硅片是一个合理的投资决策。
- dense 架构会不会仍然是主流部署形态，还是 MoE 的稀疏激活会成为绝对主流。
Taalas 团队显然认为答案是 yes。AMD 用收购投了赞成票。英伟达用 200 亿美元买 Groq 投了一个更温和的版本。
如果模型确实在走向收敛，且 dense 架构在主流推理场景中仍然重要——那么 Taalas 代表的就不是边缘实验，而是推理基础设施的终局形态之一。
数据来源：Taalas 官网（taalas.com）、AMD 新闻稿（newsroom.amd.com）、Artificial Analysis 平台、The Next Platform。所有性能数据均为厂商自报，无独立第三方验证。不构成投资建议。数据截止 2026 年 8 月 7 日。
