9 月 4 日，何庭波在 ChinaXiv 更新了韬定律系列第三篇论文，标题直白得近乎挑衅：《华为的 τ 芯片本该熔化吗？》。论文开篇的设问是：如果问一百位芯片工程师什么技术对行业未来最重要，很多人会回答三维集成；如果再问任何一位经验丰富的芯片工程师什么会扼杀三维集成，几乎总会听到同一个词：热。这个判断直指 5 月 25 日 ISCAS（IEEE 国际电路与系统研讨会）演讲之后业内最集中的质疑：逻辑折叠把晶体管密度在一个世代里提高了 55%，单位面积的功率密度理应飙升，三维堆叠又让底层硅片的散热路径变长，芯片应该更热、更耗电才对。这确实是懂行的第一反应：折叠让功耗更大、散热更难。
三天后，采用这颗芯片的 Mate XT2 发布。再过六天，极客湾发布了完整的能效实测。两边数据一对照，结果是反转的：晶体管密度提高 55% 的芯片，在同等性能下功耗大幅下降，Mate XT2 上实测《原神》高分辨率满帧运行，整机功耗只有 5.4 瓦。直觉错在哪里，论文用了整整一篇来回答。三个问题随之浮出：反直觉的结果在理论上如何成立，实测对上了什么、证明了什么是对的，以及从测试数据还能读出这颗芯片多少潜力。
一、反直觉的结果如何在理论上成立：论文的论证链

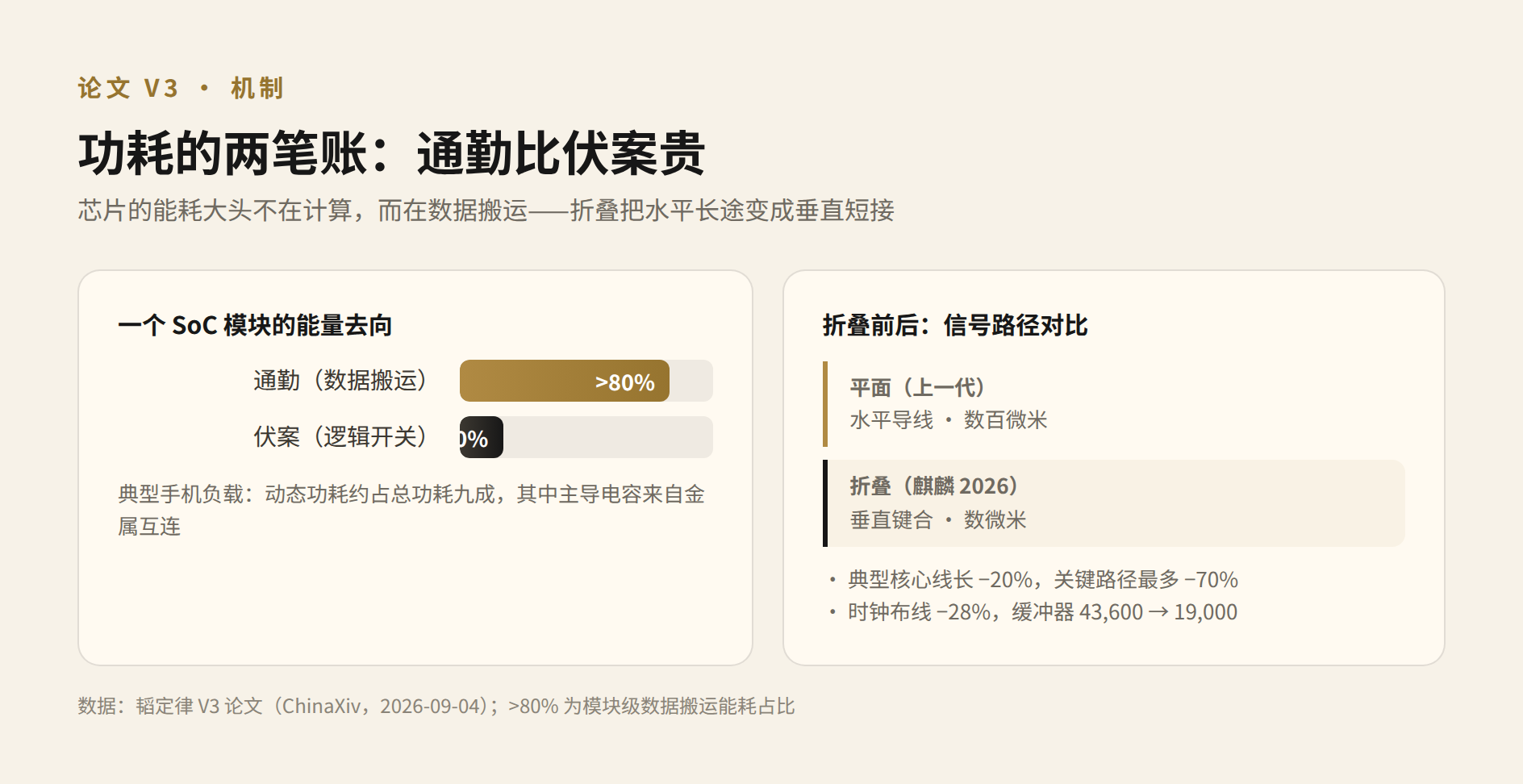

论证从功耗的构成开始。大多数人把芯片功耗理解为晶体管开关的功耗：逻辑门打开一次、关闭一次，消耗一次能量。论文把这叫「伏案工作」，即真正执行计算的部分。占主导的其实是另一部分：数据在存储器、缓冲区和运算单元之间搬运所消耗的能量，论文称之为「通勤」。论文给出的量化判断是，在大型 AI 集群中，超过 80% 的能耗花在数据搬运上，手机系统级芯片也有同样的不平衡，只是程度稍轻。典型手机负载中，动态功耗约占总功耗的九成，而动态功耗公式里占主导的电容项，主要来自金属互连，并非晶体管本身。
互连为什么这么贵，值得展开。在先进工艺节点上，晶体管本身的开关能耗已经压得很低，主导项变成给导线充放电的能量：导线越长，累积的寄生电容越大，信号每翻转一次，就要把这个电容充一次电、放一次电，能耗与电容成正比。导线长度与电容的这种关系，在几何微缩放缓之后被反复观测到，业界却很少把它当作核心变量。论文据此把缩短信号传输距离列为降低功耗的首要优化目标。
逻辑折叠直接降低的就是这笔搬运能耗。它把原本铺在平面上的电路折成垂直的两层硅，两层之间用混合键合连接。混合键合是在晶圆级把两层硅片的铜焊盘直接熔合的工艺，键合间距决定垂直互连的密度；麒麟 2026 达到 1.5 微米间距，垂直连接点之间的平均距离只有几微米。过去信号要沿几百微米长的水平导线穿行，现在通过键合盘垂直下落就能到达目的地。论文给出三组工程数据：典型处理器核心的导线总长缩短约 20%，关键路径最多缩短 70%；一个处理模块的时钟布线缩短 28%，时钟缓冲器从 43,600 个减少到 19,000 个。时钟网络是全芯片最繁忙、最耗电的信号网络之一，缓冲器数量减少一半以上，节省的正是驱动长导线所需的能耗。
缩短导线之后，节省的余量还要经过一道平方级的放大。折叠腾出的面积装进了更多晶体管，对 NPU（神经网络处理器）、GPU（图形处理器）这类可以直接扩充规模的模块，双倍的晶体管密度意味着同等性能可以用双倍的电路规模、一半的工作频率来实现。频率降低之后，电路在每个时钟周期内拥有更充裕的时间完成信号传播，时序裕量允许供电电压同步下降。动态功耗与电压的平方成正比，因此电压每下降一个比例，功耗的降幅按平方关系放大。论文的旗舰例子：上一代 NPU 配置 1 个大核加 2 个能效核，折叠释放的晶体管余量让新一代放下 4 个大核，这个更宽的阵列在 0.7 伏电压下输出 70 TOPS（每秒 70 万亿次运算）。上一代全速运行也只有 29 TOPS，不到这个数字的一半，而且必须工作在 0.85 伏。论文用一句话概括这个机制：「更多硬件，以更温和的方式运行，完成更多工作。」
收益的边界由负载的串行性决定。论文引用阿姆达尔定律的硬件对应版本：程序中的串行部分决定并行化收益的上限，硅片中的串行关键路径同样决定哪些电路可以用并行度换电压。NPU、GPU 的负载高度并行、数据密集，折叠红利可以全额兑现；CPU（中央处理器）性能核的负载串行性强，收益受结构性限制，论文自己给出的数字是同等性能下频率只降低 9%、功耗降低 41%；DSP（数字信号处理器）的第一代折叠功耗降低 25%。四个模块的收益梯度：NPU 66%、GPU 58%、CPU 41%、DSP 25%，与各模块负载的并行程度整齐对应。这个梯度本身就是数据内部自洽的证据。
最后一环是热学论证的指标转换。论文认为批评者瞄准了错误的指标：总热量并不直接决定芯片的命运，起作用的是热密度；更准确地说，真正决定速度、漏电与可靠性的变量是晶体管结温。热量从晶体管结流经芯片各层再流向散热器，每一段路径都有热阻，结温近似等于功耗乘以热阻加上环境温度；芯片不会因为耗散了某个瓦数就失效，只会在结温越过工艺允许的上限时失效。折叠在这条物理链上有三重作用：同等性能下总功耗先降下来，热量从源头减少；功耗分布到两层有源硅上，单位体积的热流密度随之下降；热感知布局把发热模块与低功耗模块交错安排，避免热点在垂直方向直接叠加。论文的原话是：「真正的敌人不是平均温度，而是结温远高于邻近区域的局部热点。」麒麟 2026 只对收益最大的关键路径做选择性折叠，论文明确把这个设计定性为保守方案。
论证里还保留着两处刻意的诚实。DSP 的第一代折叠功耗降 25%、面积缩 40%，面积缩得比功耗快，功率密度反而上升 24%，论文没有回避这个数字，同时给出修复承诺：麒麟 2027 的第二代折叠将重新设计 DSP，功耗降 47%，功率密度低于平面版本。另一处是边界声明：τ 是时间缩放定律，不是能量缩放定律。低功耗来自一个主动的选择：把折叠赢得的时间余量投在降低电压上；如果把余量全部拿去提高频率，芯片照样会更耗电。论文的原话是：「一个折叠系统即使运行更快却消耗更多功率，也没有违反时间缩放原理——但它可能在午餐前就耗尽你的电池。」
直觉错在哪里，至此清楚了，一共三处：数的是逻辑门的数量，没有数导线的长度；算的是每平方毫米的功率，没有算每立方毫米的热流；看的是总发热量，没有看晶体管结温。论文用「西西弗斯，但这座山通向某个地方」作为技术章节的标题，承认这场工程攀登没有终点，同时指明方向。
二、关键结论与芯片指标检测点
论文的可贵之处在于大部分结论可检验。把论文主张整理成检测点清单，实测对照才有依据：

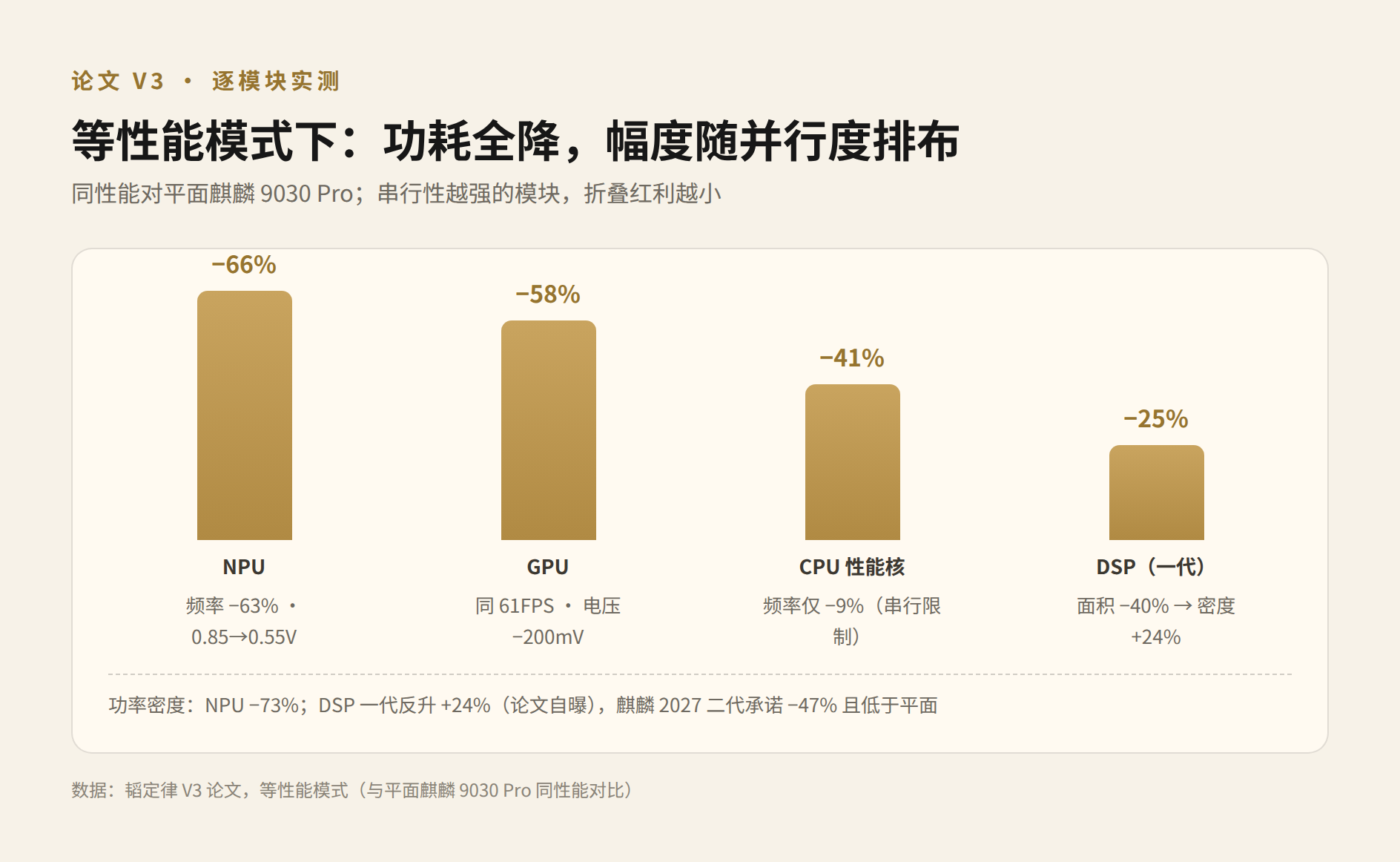

- NPU：同样达到 29 TOPS 时，频率降低 63%、电压从 0.85 伏降至 0.55 伏、功耗降低 66%、功率密度降低 73%。全速模式输出 70 TOPS，运行电压 0.7 伏
- GPU：同样达到每秒 61 帧时，电压降低 200 毫伏、功耗降低 58%。全速口径的性能提升约 42%
- CPU 性能核：同等性能下频率仅降低 9%、功耗降低 41%。峰值频率 3.1GHz（对上代 2.75GHz 推算提升约 13%），处理器架构未做改动
- DSP：第一代折叠在同等性能下功耗降低 25%、占用面积缩小 40%，功率密度上升 24%。2027 年第二代承诺功耗降低 47%、功率密度低于平面设计
- 晶体管密度：每平方毫米约 1.55 亿颗提高到 2.38 亿颗，增幅 55%
- 键合工艺：1.5 微米混合键合间距、全芯片 5,000 万个垂直互连，其中约 10% 到 15% 用于传输信号。麒麟 2027 的硅片已达到 1 微米间距、超过 1 亿个互连
- 时钟网络：布线长度缩短 28%，缓冲器从 43,600 个降至 19,000 个
- 路线图：三年内推进到 720 纳米间距、超过 2 亿个互连，之后指向 480 纳米。CPU 峰值频率从 3.1GHz 向 5GHz 以上推进
前四项的功耗与性能结果可以通过设备级基准测试近似验证，其中的电压、功率密度等硅片级子项除外。后四项依赖拆解分析或厂商内部数据，第三方暂时无法核验。
三、实测对照：哪里对上了，证明了什么是对的
极客湾 9 月 13 日发布的完整能效实测（测试机型 Mate XT2）在方法上下了功夫：为鸿蒙系统移植了原生 SPEC CPU 2026 与 GeekBench 7 两套基准，能效曲线按频率逐点测出。对照之前先说明论文的取证口径，它决定对照的读法：每个模块报告两种模式，与上一代同等性能的模式和全速运行的模式，每种模式配五组数据（性能、频率、电压、归一化功耗、归一化功率密度），基线是平面结构的麒麟 9030 Pro。同等性能模式回答折叠让什么变便宜了，全速模式回答余量花在性能上能换到什么。发布会宣称的 142% 与论文的 42% 之所以相差三倍多，最自然的解释是两者分属不同的模式与基线，这一层看清楚，对照才能继续。

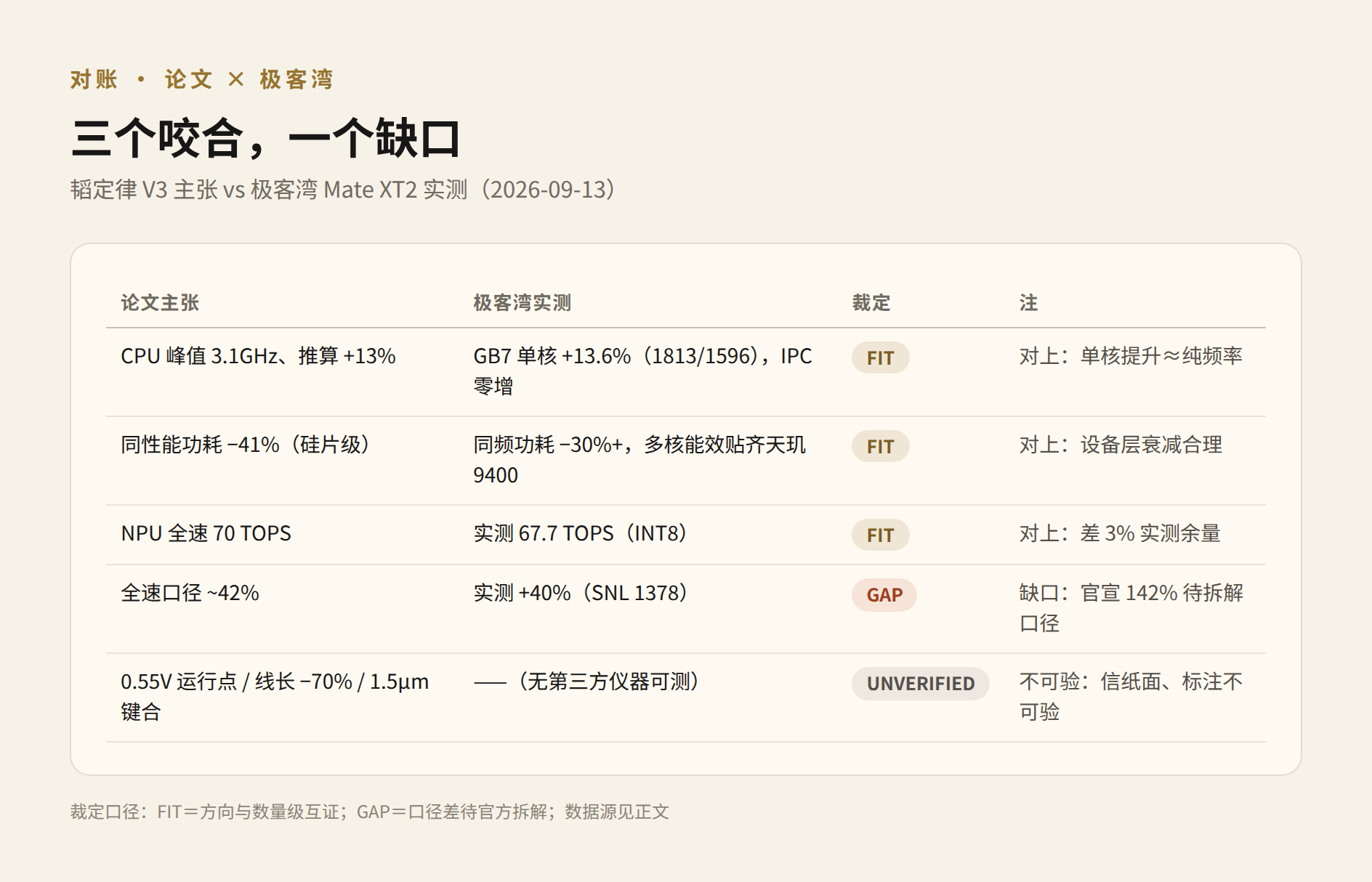

单核提升几乎等于频率提升：架构未动得到直接证明，串行限制得到印证。 GeekBench 7 单核 1813 分对 9030 Pro 的 1596 分，提升 13.6%；论文记载 CPU 峰值频率恢复到 3.1GHz，对 9030 Pro 的 2.75GHz 推算提升约 13%。每时钟周期指令数（IPC）零增长、单核成绩提升 13.6%，两组数字几乎严丝合缝。这组数据同时吻合两个预测：论文「架构不变」的声明被直接证明属实，每时钟周期指令数零增长正是这项声明的直接读数；理论预测的收益梯度里，CPU 受串行负载限制、拿不到规模红利，这一条在设备上得到印证。这是全部对照中说服力最强的一组数据。
同频功耗下降三成以上、能效跨越三个梯队，证明等性能下的功耗下降不是纸面数字。 极客湾实测同频功耗较 9030 Pro 下降超过 30%，多核能效曲线与联发科天玑 9400 处于同一梯队，即当前手机处理器的能效第一梯队；论文硅片级的数字是 CPU 性能核在同等性能下功耗降低 41%。设备级的 30% 对硅片级的 41%，中间隔着供电转换、外围电路与整机开销，衰减幅度合理。两代之间从能效落后三个梯队到进入第一梯队，与论文「相当于三年几何微缩」的自我标定在量级上对得上。
NPU 实测 67.7 TOPS 对论文 70，证明全速模式规格真实落地。 差距 3% 属于实测对理论的正常余量（INT8 量化口径，即 8 位整数精度）；同一能力还有应用侧的佐证：300 亿参数的混合专家架构全模态模型就在这颗芯片上运行。GPU 的规模路线同样得到印证：FP32（32 位浮点精度）吞吐从 1.4 提高到 2.2 TFLOPS（每秒万亿次浮点运算），3DMark Steel Nomad Light 得分 1378，较上一代提升约 40%。
一个缺口：发布会与论文的统计口径差。 发布会宣称 GPU 渲染性能提升 142%，论文全速口径约 42%，极客湾实测 +40% 与论文吻合、与发布会相差三倍多。142% 的基线里大概率同时叠加了 GPU 架构升级的贡献，逻辑折叠本身只对应其中一部分；这笔账怎么拆，要等华为自己给出统计口径。这是整场对照中唯一悬而未决的数字。
另有一批数据第三方无法核验：NPU 的 0.55 伏运行点、关键路径导线缩短 70%、1.5 微米键合与 5,000 万垂直互连。密度口径也需要单独标注：238 MTr/mm²（每平方毫米百万颗晶体管）是华为口径，第三方按行业通行的 Bohr 口径换算约 175，台积电 N2 工艺为 313，横向比较之前先对齐口径。这些内部硅片数据只能按论文记载采信并标注不可验证。实测数据同样需要折价看待：GeekBench 7 虽经极客湾移植，运行时超大核与中核仍被系统调度策略限制频率，三折叠形态的散热结构也制约性能释放，极客湾测得的曲线大概率是保守配置的下限，第三方后台数据显示实际性能高出测得值 10% 到 15%。
四、从测试数据读芯片的潜力
对照完成之后，测试数据里还能读出这颗芯片的余量，共五处。
频率有余量。极客湾观察到 3.1GHz 频点没有带来显著功耗增加，仍处于能效曲线的有效区间，提高频率仍能换来足够的性能增长。这说明处理器的频率上限尚未触及，论文路线图把 CPU 峰值频率指向 5GHz 以上，当前 3.1GHz 的落点给这条路留出了物理空间。
能效有余量。一代之间从落后三个梯队进入第一梯队，而这还是保守配置的成绩：麒麟 2026 只对收益最大的关键路径做选择性折叠，论文明确将其定性为保守方案。全速规格的 9050 Pro Max 尚未发布，Mate 90 系列直板形态的散热条件，才是这颗芯片完整释放的前提。
测量有余量。GeekBench 7 未适配鸿蒙带来的频率限制，加上三折叠形态的散热约束，两项合计压低测得值 10% 到 15%。当前看到的成绩仍是被测量环境压制后的结果，并不代表芯片的实际上限。
跨代有余量。2027 年的 1 微米键合第二代折叠已经流片，垂直互连数量从 5,000 万跨过 1 亿；DSP 功率密度上升 24% 的修复，取决于这一代能否兑现承诺。键合间距向 720 纳米和 480 纳米推进的路线已经写进论文，密度提升的路径还很长。
芯片之外还有系统因素。极客湾的结论强调，麒麟 9050 Pro 与鸿蒙 7 软硬协同后，游戏体验已经达到骁龙 8 至尊版的水平，其中系统调度的贡献不小于芯片本身。芯片的最终潜力，等于芯片能力乘以系统把它释放出来的能力。
总结与判断
事实链：韬定律 5 月 25 日在 ISCAS 提出，以六年 381 款芯片的设计量产实践为基础。第三篇论文 9 月 4 日以散热质疑为题，用麒麟 2026 的逐模块实测作答。9 月 7 日芯片随 Mate XT2 上市，9 月 13 日极客湾完成第三方实测。三个判断：
一、反直觉的结果有真实机制，机制的名字叫规模换电压。 逻辑折叠带来的收益并非来自单晶体管层面的改良——单核提升 13.6% 全部来自频率，这个数据点恰恰证明了这一点：应该不变的地方（每时钟周期指令数）确实没变，应该变化的地方（能效）确实变了。同等性能下 NPU 功耗降 66%、GPU 降 58%、CPU 降 41%，是电压平方算术在起作用，而这笔算术对任何拿到双倍密度的设计都成立。折叠还有另一半收益，是单纯的密度翻倍拿不到的：它同时降低了数据搬运能耗本身，导线长度与时钟网络的缩短直接来自折叠的三维几何。两条收益叠加，折叠的价值才算完整：这是华为手里不依赖新一代光刻设备的可行路径，既拿到双倍密度，又缩短了导线。
二、论文的写法本身是产业信号。 公开 DSP 功率密度反升 24%，承认 CPU 串行负载的局限，为定律划定边界（时间缩放不等于能量缩放），把下一代的修复承诺写进论文正文。这是路线论证的写法，宣传稿不会这么写。发布会 142% 与论文 42% 的口径差，反而衬出论文数字的可信度。
三、最终检验在 Mate 90，判据有两个。 三折叠上的全部印证来自保守配置与较大的散热面积，全速规格的 9050 Pro Max 在直板手机上的能效曲线才是真正的压力测试。2027 年 1 微米键合的第二代折叠能否兑现 DSP 密度修复，是这条路线能否像摩尔定律那样一代代复制进步的最直接判据。
后继关注点，按可验证程度排序：Mate 90 系列上 9050 Pro Max 的全速能效曲线。麒麟 2027（1 微米键合、第二代折叠）的实测数据。发布会 142% 的口径拆解。GeekBench 7 适配鸿蒙后的复测。
（本文事实与数字截至 2026 年 9 月 14 日，均出自文中引用的论文与公开报道；文中判断为社论观点，不构成投资建议。）
