MoE 为什么容易卡在通信上？

——把一次专家并行往返完整走一遍

摘要：衡量 MoE 通信，只看 GB/s 不够，下面四件事要分开测：

带宽：官方五档带宽从 EP8 到 EP128 单调下降；

填充：在本文构造的算例中，对齐填充让处理的槽位达到有效数据的三倍；

负载：同步执行时，一个阶段的耗时取决于最晚完成的设备；

重叠：重叠的收益取决于依赖结构和资源争用，要测出这部分收益，需要把设备上的执行流、通信流和主机侧的发起、等待放到同一条时间线上。

四件事各自测清楚，同样的带宽才可能对应一个解释得通的端到端结果。

第二篇讲分组矩阵乘时留了一个问题：最忙专家的 m_i 和等待结构要单独分析。原因很简单：几个阶段需要同步汇合时，整段耗时由最晚完成的设备决定。干活最多的设备不一定最慢，但最慢的那台一定会拖住整段。

本篇离开单颗芯片，沿着 DeepEP-Ascend 的公开接口，把一个 MoE 层里 token 的往返完整走一遍。要回答的问题是：缓冲区何时创建、何时复用、何时销毁，数据在哪一步就位，等待发生在哪里。路径走通以后，再看通信优化的四个观察维度，每个维度就都能对应到具体的步骤。

一、一次往返的完整时序：从路由到归并

一个 MoE 层的往返分三段：

dispatch：按路由结果把每个 token 的输入分组，发往专家所在的设备；
专家计算：专家侧执行分组矩阵乘；
combine：把加权后的结果归并回原来的请求。

缓冲区：长期存在，一次创建，反复复用。 这三段不是每次临时发起的，而是都围绕一个长期存在的 EPBuffer 组织（DeepEP README）：

每个专家并行组创建一个缓冲区，跨层、跨 microbatch 复用；
构造时要指定每个 rank 的最大 token 容量、隐层维度和 top-k，所有 rank 的容量必须一致；
缓冲区池可以用 get_buffer_size_hint 规划。全部用完、等待结束后，要显式销毁。

容量为什么必须一致？因为这是 all-to-all 通信，每个 rank 的接收缓冲区都要装得下所有对端按容量上限可能发来的数据。只要有一方低估了容量，另一方按上限发来的数据就会放不下。

dispatch：发起后立即返回。 训练、prefill 和 decode 使用同一组接口。调用 buffer.dispatch 时，传入本 rank 的输入 x、路由结果 topk_idx（固定为 int64）和路由权重，再加上几个决定执行方式的参数：

expert_alignment：要与分组矩阵乘的 token 对齐一致；
do_expand：把数据展开成专家侧的布局；
do_zero_padding：按对齐粒度补零；
do_cpu_sync：专家内核直接使用设备侧计数时可以关掉，省去一次 CPU 同步；
async_with_compute_stream 与 defer_epilogue：让通信相对当前计算流异步执行。

调用会立即返回一个 pending 对象。

标准用法本身就是一种交错调度。 README 给出的标准用法可以概括为：先发起通信，再运行与它无关的计算，等到需要结果时再 wait。 示例中夹在 dispatch 和 wait 之间的是共享专家。后续步骤如下：

wait 返回收到的输入、路由信息和一个 handle。handle 记录了这次分发的分组与计数结构，训练时反向传播还要复用它。
专家侧的分组矩阵乘处理收到的数据，第二篇讲的对齐约定在这一步生效。路由权重 recv_weights 也在这条计算路径上应用一次。
结果交给 buffer.combine。归并的是已经加权的结果，共享专家的输出作为 bias 一起加入。
再次 wait，得到最终输出。

一次往返的时序因此是：

路由 → dispatch（异步）→〔共享专家等无关计算〕→ wait（取得输入与 handle）
     → 分组 GEMM（乘路由权重）→ combine（异步，归并已加权结果，bias = 共享专家输出）
     → wait → 输出

把这条时序和第一篇的组件图对照，就能看出接口设计的用意。dispatch 和 combine 都可以先发起、后等待，中间的空档由使用者安排没有依赖关系的计算。handle 保存这次分发的路由关系，供 combine 和反向传播使用。所以通信和计算不是简单的「先通信、后计算」，而是一组可以交错执行的操作，由 wait 的时机明确控制。

二、issue、drain、epilogue：计时和等待的边界

官方带宽表注明：计时包含 issue 和 drain，不包含最后的 epilogue（DeepEP README）。这三个词对应三段工作：

issue：提交通信内核；
drain：完成数据搬运；
epilogue：收尾工作。按官方实现，defer_epilogue 会把「主机等待接收计数」和「拷贝收尾」一起推迟到事件等待时执行，推迟的不只是一个计算内核。

设备侧的等待由 wait() 负责。 它让当前流等待已记录的事件，并把收尾工作排进当前流，这条流上的后续算子按顺序读取结果即可。这个依赖只对当前流有效。它能保证本流的后续算子按顺序读到结果，但不代表 CPU 已经等完了所有设备工作。另一条流如果要用这些数据，需要先做跨流同步。

主机侧的等待是另一回事。 do_cpu_sync 只负责把接收计数同步回 CPU，和上面的流依赖不是同一种等待。这个开关什么时候值得关掉，见本节末尾。

这条边界对测量和工程实现都有影响。

对测量的影响。 带宽数字不包含 epilogue。如果用通信数据量除以表中带宽来估算整层时延，就会漏掉收尾工作和等待时间。比较两个实现时，必须核对双方的计时各自覆盖哪些阶段，例如是否计入了收尾。这和第六篇讨论的指标定义是同一类问题。

对工程实现的影响。 先看缓冲区。只要还有未完成的操作，缓冲区就不能调整大小、复用或销毁。复用同一块缓冲区的前提，是它上一次承载的通信已经全部完成。如果不同层的通信同时在进行，应该给它们各自独立的存储并分别管理生命周期，而不是靠调整 wait 的先后顺序提前腾出同一块缓冲区。

再看 handle 在不同阶段的复用。handle 记录了这次分发的路由与计数结构，combine 和反向传播都要用到它。一个训练步中 handle 会被复用多次，每次复用前，它对应的那次通信必须已经完成。哪个操作先 wait、哪个后 wait，要按这个要求安排。

do_cpu_sync 把同样的思路用在了计数上。默认情况下，各专家收到的 token 计数会同步回 CPU。如果专家内核直接使用设备侧计数，这一步就可以关掉，主机不必为了知道「每个专家收到多少行」专门做一次同步。开关虽小，但省掉了流水线上的一次停顿。

三、四个观察维度：路径走通之后再看

有了前面的路径，官方的五档带宽表才能读懂。测试条件如下（DeepEP README）：

硬件与软件：Ascend 950DT，CANN 9.2.0，手工配置的 PoC HDK；
网络：外部 Clos 网络（supernode 的 netlayer 1）；
负载：每个 rank 容量 16384 个 token，隐层维度 7168，256 个专家，top-6；
资源与配置：32 个 AI Core／64 个向量核（官方写法 32 AI cores / 64 AIVs），专家对齐 128，无 bias；
精度：dispatch 为 FP8，combine 为 BF16；
采样：每档预热 10 次，采样 50 次，并清空缓存。

专家并行规模	Dispatch	Combine
EP8	373–375 GB/s	345–347 GB/s
EP16	348–352 GB/s	338–341 GB/s
EP32	335–340 GB/s	320–324 GB/s
EP64	323–327 GB/s	294–298 GB/s
EP128	313–320 GB/s	272–278 GB/s

五档全部单调下降。按表推算，从 EP8 到 EP128，dispatch 下降约 15%，combine 下降约 20%。README 解释了部分原因：EP ≤ 32 时，dispatch 能达到物理载荷带宽的约 90–95%；combine 偏低，一是局部归并有额外开销，二是 URMA 通路上存在 HBM 争用。更大规模下的性能仍在优化。

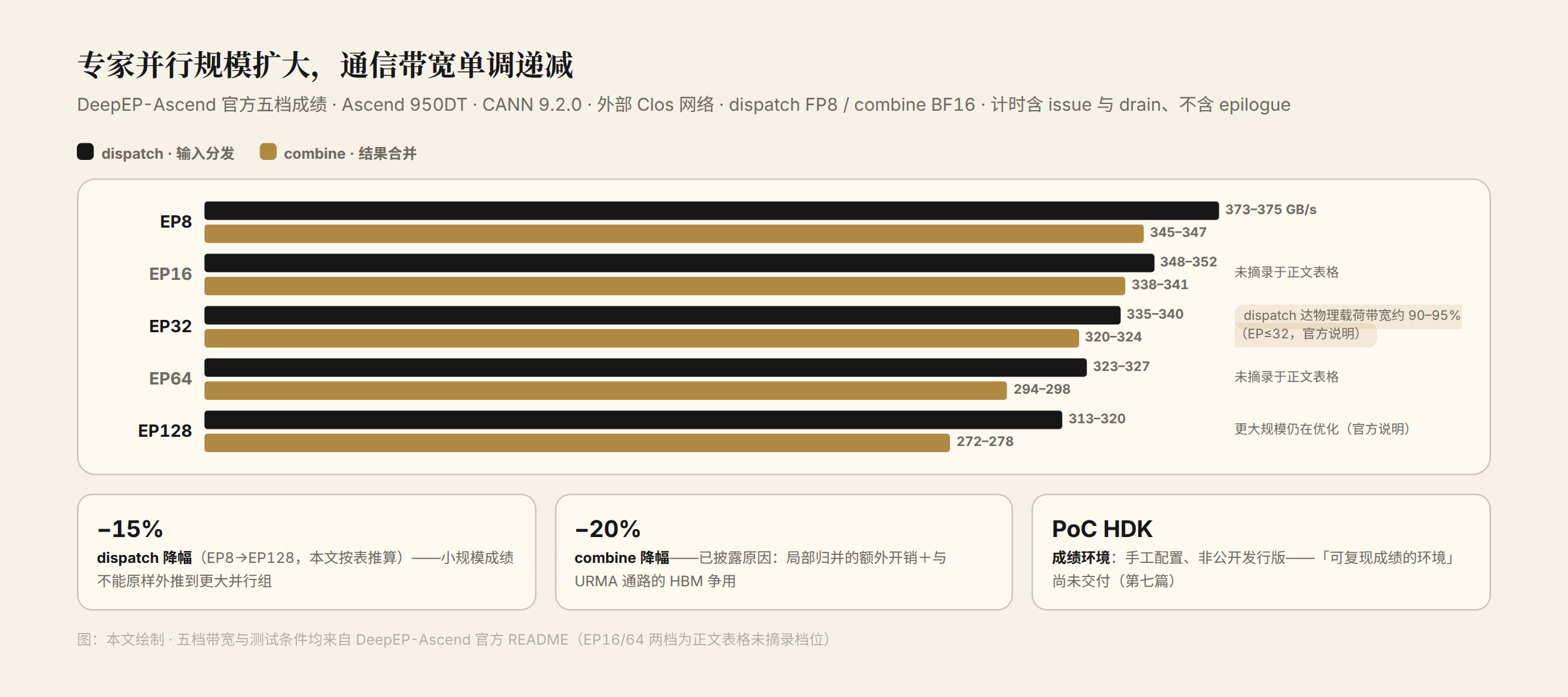

图 1 EP8 至 EP128 五档带宽单调下降：dispatch 与 combine 对比，附官方已说明的原因与测试环境（官方数据）

带宽只是第一个维度。下面把另外三个维度放回这条路径上看。

填充。 第一节的 do_zero_padding，就是第二篇所说填充开销实际产生的地方。设对齐粒度为 128，三个专家分别收到 1、1、126 个 token，每个都向上补齐到 128，共占 384 个槽位。有效数据只有 128 行，占三分之一。用填充放大系数 A_pad（处理槽位 ÷ 有效行数）表示，这里 A_pad = 3。碎片越多，行数低于对齐粒度的组越多，放大就越严重；具体增加多少，要按实际行数和对齐粒度计算。同一个零碎的分布，往往既压低算术强度，又抬高填充比例。

负载。 同步执行时，如果四台设备分别需要 10、10、10、30 毫秒，这一阶段的耗时接近 30 毫秒，而不是平均值 15 毫秒。前三台再怎么提速，也缩短不了关键路径。诊断时，先把每台设备的 token 数和耗时对照起来看：

最慢的设备 token 确实偏多，始终是同一台，且与专家放置有关：这时才调整放置；
token 数相近，耗时却差很多：先检查设备状态和执行路径；
最慢的设备随请求变化：同样先对照 token 数和耗时。只有负载也跟着变化，才说明是路由波动造成的；仅凭「最慢的设备在变」，不足以下结论。

重叠。 第一节的时序就是接口层面的重叠，但「支持异步」不等于已经拿到了收益。设通信需要 40 毫秒，可并行的计算需要 60 毫秒，理想情况下重叠后总时长接近 60 毫秒。如果两者同时执行引发资源争用，计算被拖到 80 毫秒，通信被拖到 70 毫秒，重叠部分的时长就由较慢的计算决定。总时长约为 80 + h，h 是排在计算之后、无法被重叠覆盖的收尾时间，是本文假设的参数。只有 h 小于 20 毫秒，重叠才仍然快于串行执行的 100 毫秒。

能否拿到收益，取决于依赖结构和资源争用。要把设备上的执行流、通信流和主机侧的发起、等待放到同一条时间线上，测出实际的重叠程度和争用情况，只看线程时序是不够的。README 写明了「支持异步」，但这些数字要靠实测得到。

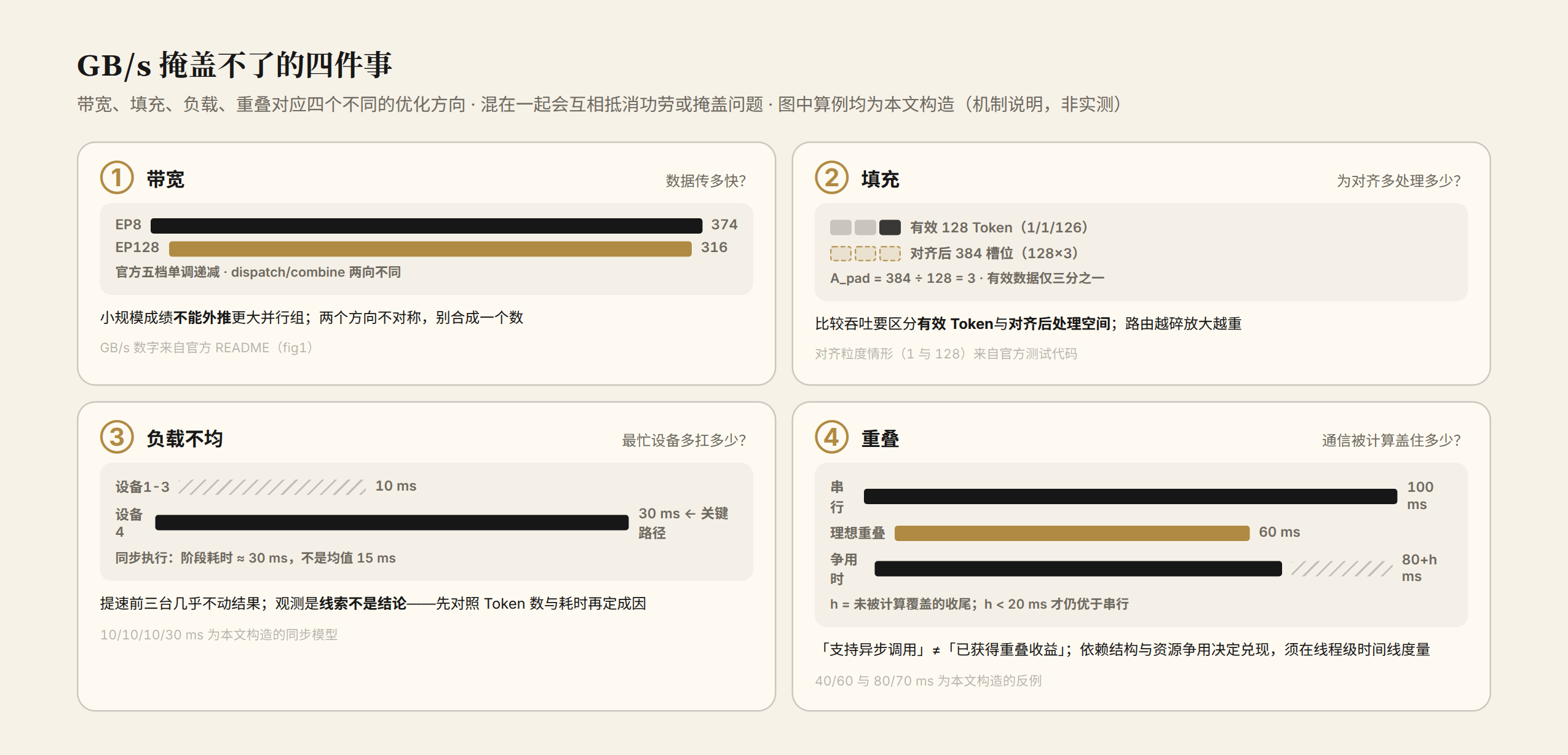

图 2 MoE 通信的四个观察维度：带宽、填充、负载不均、重叠，以及各自的观测要点（含本文构造的算例）

四个维度合在一起看，问题就不再是「通信带宽高不高」，而是：在真实的路由分布和计算负载下，通信还有多少时间留在关键路径上。

四、公开条件和完整路径之间还差什么

把接口清单完整读一遍，才知道框架还要补哪些东西（DeepEP README）：

状态	内容
可用	EP dispatch/combine，有以下约束：`do_expand` 和 `allow_multiple_reduction` 必须为 True，`do_handle_copy` 必须为 False，路由索引为 int64。`num_sms` 参数在昇腾上用于选择 AI Core 数。缓存模式下的 dispatch/combine 复用 handle 中保存的计数
开发中	Bucket 集合通信：批量 all-gather 已可用，reduce-scatter 和 all-reduce 内核仍在开发。专家负载均衡：`lb_prefetch_weights`、`lb_reduce_grads` 已提供与原版一致的 API，但昇腾通信内核尚未实现
实验性	PP、Engram
明确不支持	混合通信、CPU 侧 Engram 存储、图捕获

这份清单的读法和第一篇一样：接口对齐不等于能力对齐。

推理框架如果想把整套执行放进类似 CUDA Graph 的图捕获，不支持图捕获就是一条无法绕过的限制；
并行策略如果依赖 reduce-scatter，Bucket 集合通信的缺口决定了方案是等内核补齐，还是另找办法绕开。

还有一个环境上的事实要记入比较条件：这些成绩来自一套手工配置的 PoC HDK，而不是公开发行版。第七篇会把「代码看得懂」和「成绩能复现」之间的距离纳入生态判断。

下一篇回到芯片内部，看这批开源组件中性能数字最亮眼的一个：FlashMLA 的稀疏注意力，以及 95% 峰值利用率背后在数据供给上的取舍。

资料与计算说明：本文依据 DeepEP-Ascend 的公开仓库和官方测试代码撰写，资料核验截至 2026 年 10 月 7 日，并保存了固定版本的副本。以下内容均来自官方 README：EPBuffer 的生命周期，dispatch/combine 的接口与参数含义，「先发起通信、再做无关计算、最后 wait」的用法，五档带宽表及全部测试条件（含 32 AI cores / 64 AIVs 的官方写法），「计时计入 issue/drain、不计入 epilogue」的说明，以及能力分级和开发中清单。对齐的两种情形（1 与 128）来自官方测试代码。以下内容由本文构造或按表推算：填充算例（1/1/126 → 384 个槽位，A_pad=3），10/10/10/30 毫秒的负载模型，40/60 与 80/70 毫秒的重叠反例，以及 EP8 → EP128 的降幅（约 15%／20%）。「容量一致是为了让接收方装得下对端发来的数据」，是本文对这条一致性要求的解读。本文没有做硬件实测。本文是「DeepSeek 昇腾开源系列」的第三篇。
